Видеокарты начального уровня GeForce GT 630, как и их более дешёвые коллеги, вроде GT 620, существовали в различных конфигурациях. Под одним именем скрывались три разных продукта:

• GeForce GT 630 первой ревизии построена на чипе GF108 первого поколения архитектуры Fermi и существует в вариантах как с памятью DDR3, так и с GDDR Объем памяти может составлять 1 или 2 ГБ.
• GeForce GT 630 в версии для OEM-рынка построена на чипе GK107 и использует память DDR3 объемом 1 или 2 ГБ.
• GeForce GT 630 «второй ревизии» – это неофициальная версия данной карты от партнеров Nvidia. Она использует чип GK208 и обладает 64-битной шиной памяти DDR Объем также может варьироваться между 1 и 2 ГБ.

GeForce GT 630 первой ревизии с памятью DDR3 была анонсирована 15 мая 2012 года и оказалась просто-напросто переименованной моделью GeForce GT 440, причём частоты ядра и шейдерного домена после переименования не подверглись изменениям и сохранили свои референсные значения в 810/1620 МГц соответственно.

OEM-версия GT 630 была представлена чуть раньше, 24 апреля 2012 года, и получила более современный чип GK107 (Kepler), обладающий 192 CUDA-ядрами и 128-битной шиной памяти.

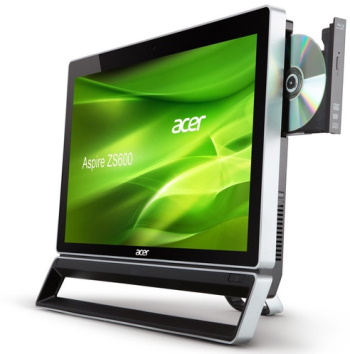

На выставке IFA 2012 компания Acer представила мощный мультимедийный моноблок Aspire ZS600. Он был основан на платформе с «десктопным» сокетом 1155, чипсетом H61 и энергоэффективным процессором Intel Core i5-3330S; оснащён 23″ сенсорным FHD-экраном, Blu-ray приводом, аудиоподсистемой с поддержкой технологии улучшения звука Dolby Home Theatre и ТВ-тюнером. Среди конкурентов ZS600 выделялся наличием на материнской плате полноценного слота PCI-E x16 и использованием десктопной видеокарты GeForce GT 630, а не мобильной MXM-III, как можно было бы ожидать от моноблока. Она работает совместно со встроенной графикой Intel HD 4000 и подключается лишь по необходимости (например, в играх или при декодировании видеопотока). Также в линейке Aspire ZS600 были доступны конфигурации с более производительными видеокартами GT 640 и GT 645.

Фото с сайта notik.ru

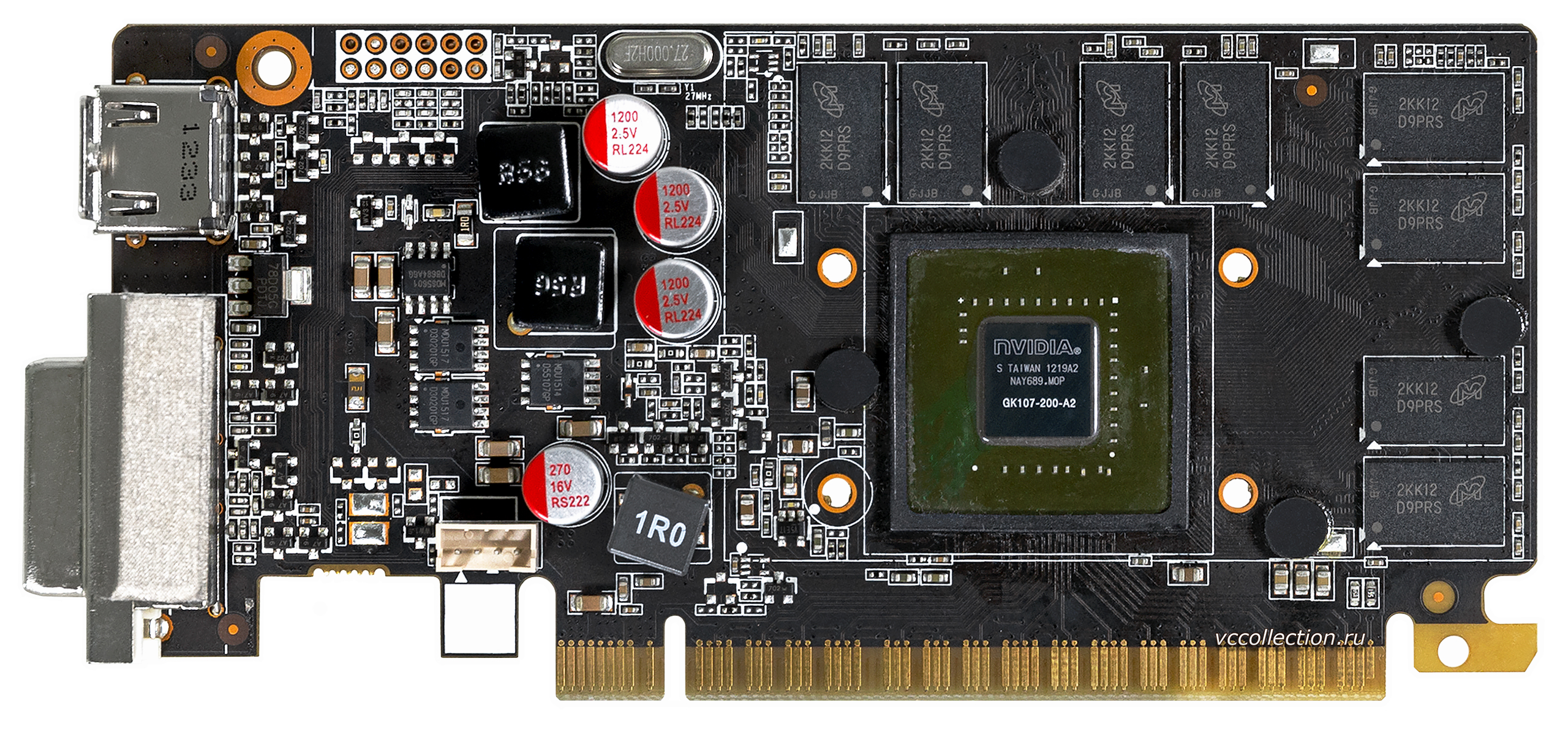

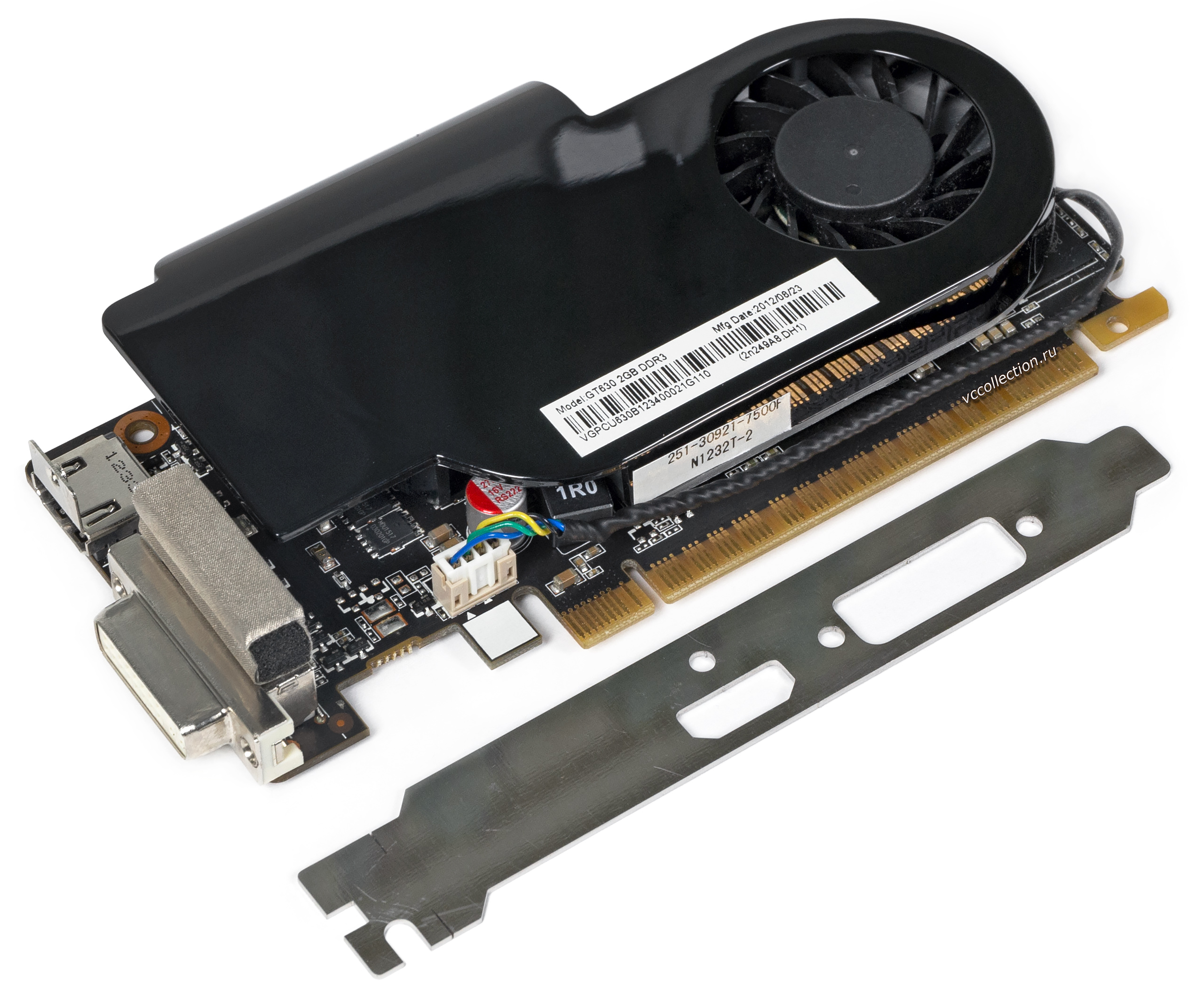

Печатная плата GT 630 по общей структуре и дизайну похожа на референс, но отличается чёрным цветом маски и несколько иным расположением компонентов. Приятно, что производитель предусмотрел сразу два полнофункциональных видеовыхода: DVI-I и HDMI. Они не используются, пока видеокарта находится в моноблоке, поскольку за вывод изображения отвечает встроенная в процессор графика, однако при установке GT 630 в десктоп без них не обойтись. Также в верхней левой части платы расположена гребёнка для выноса разъёма VGA на заднюю панель. Самого разъёма со шлейфом в комплекте с моноблоком, конечно же, нет, поэтому его придётся искать и приобретать самостоятельно. Задняя панель у видеокарты изначально также отсутствовала – она была изготовлена с помощью лазерной резки из листа нержавеющей стали толщиной 1 мм. Расположение видеовыходов у Acer GT 630 и Acer GT 620, идентичное, поэтому панели взаимозаменяемые.

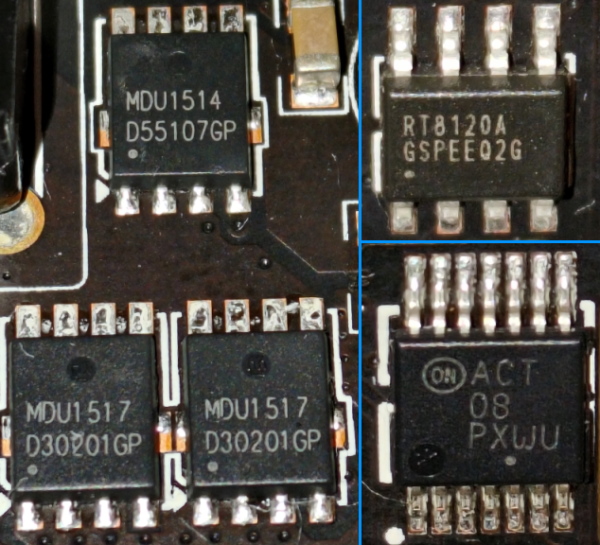

Подсистема питания построена на паре мосфетов MagnaChip MDU1517 – в верхнем плече и одном MDU1514 – в нижнем. Одна фаза выделена графическому процессору, и ещё одна – памяти. Управляет мосфетами однофазный синхронный понижающий стабилизатор Richtek RT8120A, упакованный в корпус SOP-8. Это весьма распространённый ШИМ-контроллер, обладающий технологиями защиты от перегрузки по току (OCP) и защиты от пониженного напряжения (UVP). За питание памяти отвечает  синхронный понижающий преобразователь On Semiconductor NCP1579 – такой же, как на младшей модели Acer GeForce GT 620. Он расположен с обратной стороны платы.

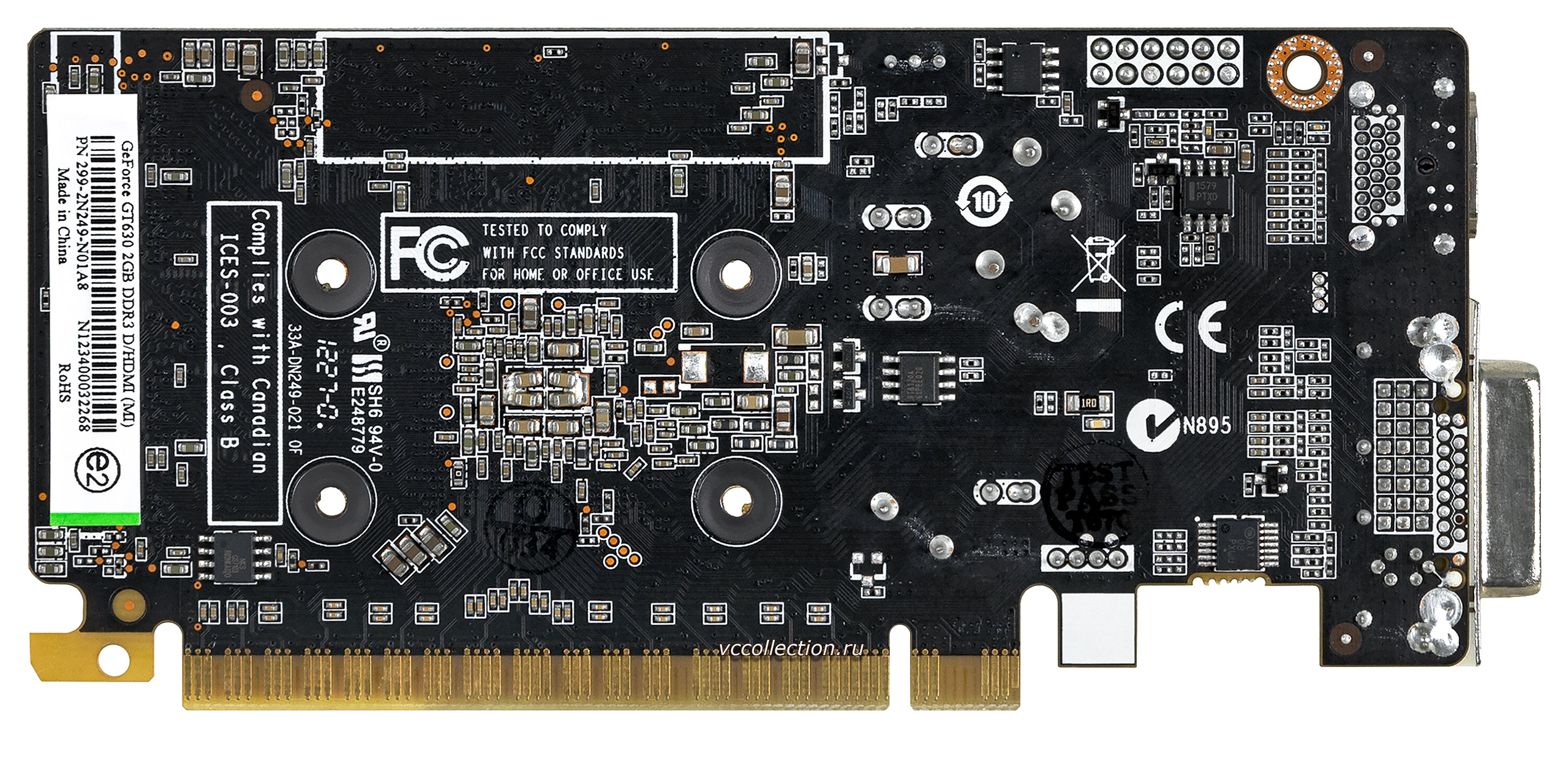

Подсистема памяти здесь идентична GT 620. С каждой стороны платы распаяно по 4 микросхемы Micron D9PRS DDR3 (MT41J128M16JT-107GK с организацией вида 16 x 16 x 8). Общий объём памяти – 2 ГБ. Паспортная частота составляет 900 (1800) МГц при таймингах CL13, что лишь на 18 МГц выше значения, прописанного в BIOS.

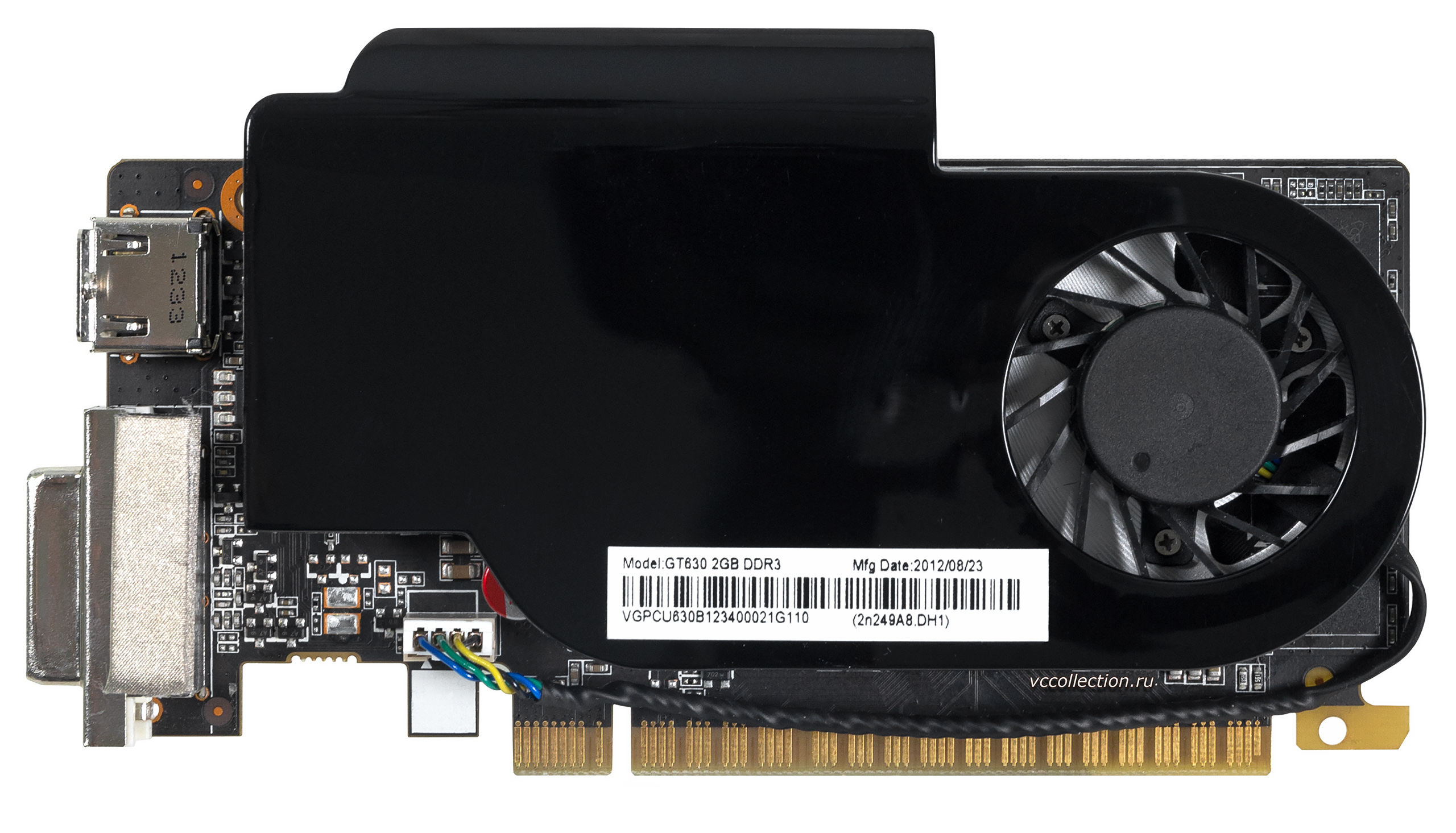

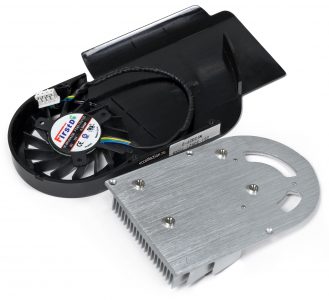

Заявленный показатель TDP чипа GK107 составляет 50 Вт, что не так уж мало для видеокарты начального уровня, тем более размещённой в закрытом тесном корпусе моноблока. Положительное отличие от GT 620 – тут используется 4-контактный разъём для вентилятора, соответственно, поддерживаются мониторинг оборотов и ШИМ-управление. Сам вентилятор модели FD6010U12D произведён компанией FirstD. Его диаметр крыльчатки составляет 44 мм, а максимальная мощность достигает 3,6 Вт (12V@0.3A). Кулер накрыт кожухом, который имеет специальный воздуховод, чтобы горячий воздух выбрасывался перпендикулярно плате видеокарты, т.е. в сторону ЦП.

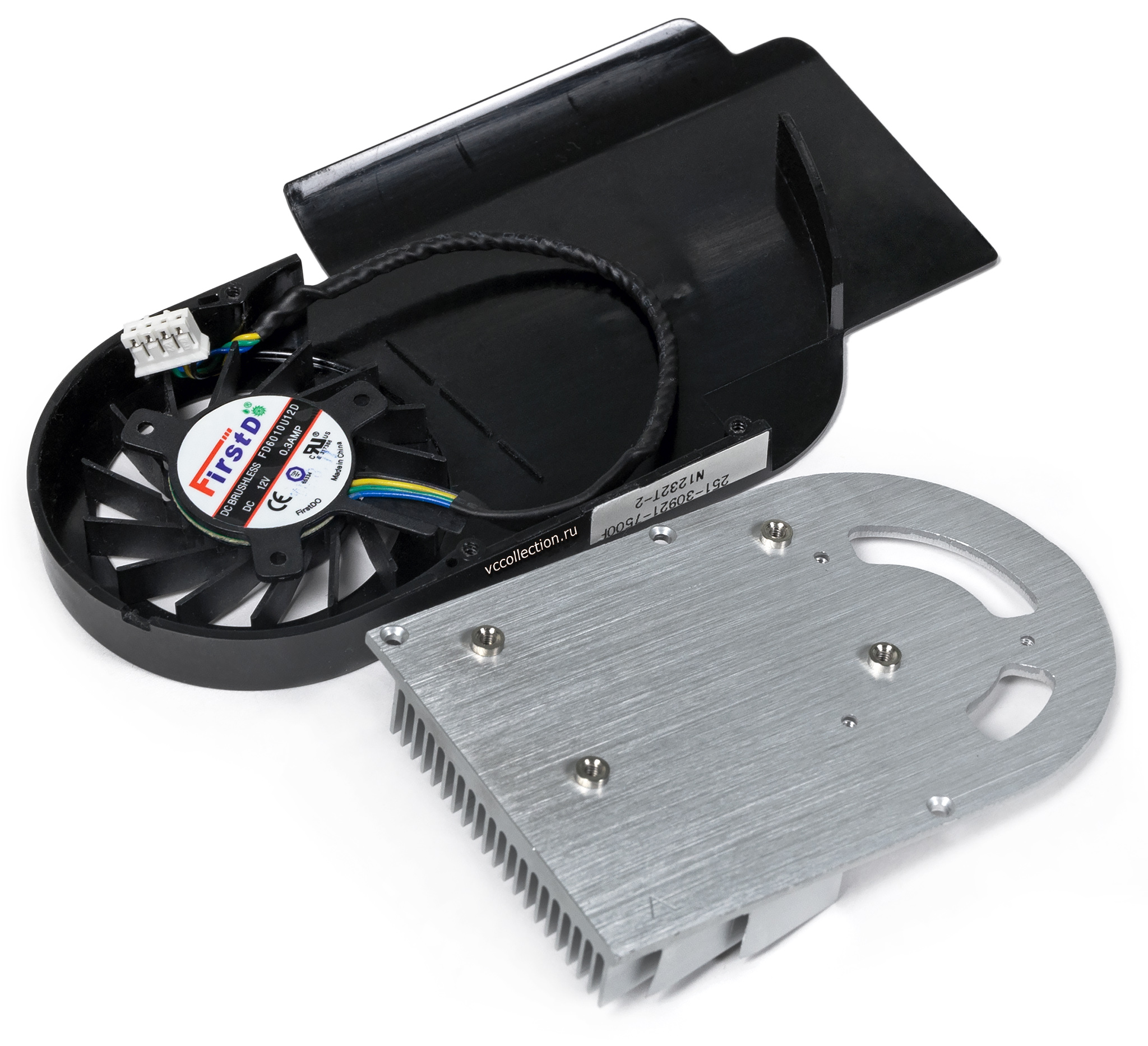

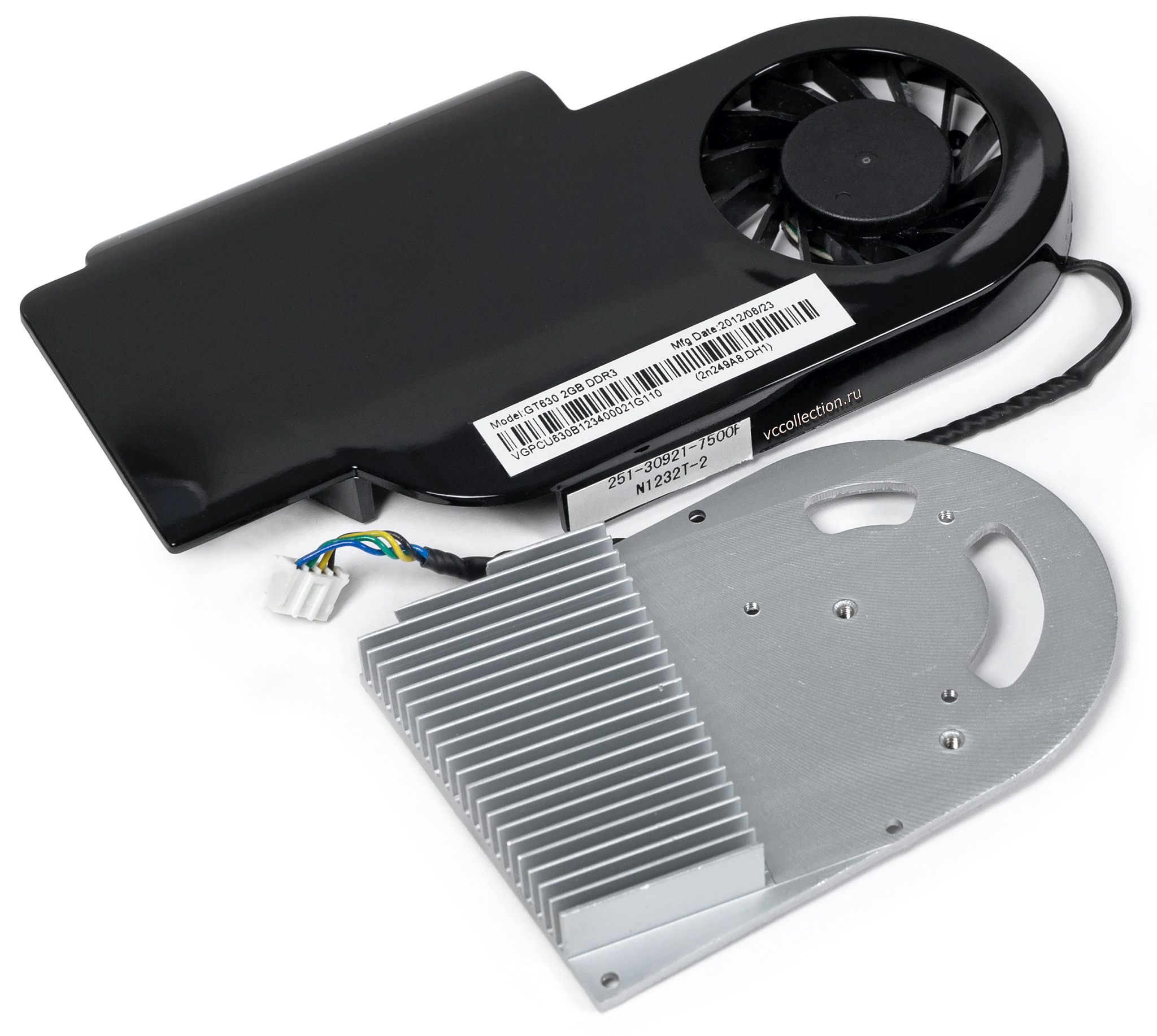

Радиатор конструктивно похож на таковой у GT 620 – алюминиевая пластина со скруглёнными вырезами для забора воздуха и небольшие рёбра для рассеивания тепла. Они более узкие, чем на GT 620, но зато их на единицу больше – 23 штуки. Помимо чипа радиатор также накрывает микросхемы памяти, однако никак с ними не контактирует. Крепление радиатора к плате осуществляется при помощи 4-х подпружиненных винтов – это гораздо надёжнее и эффективнее, чем нейлоновые якоря, которые часто можно встретить на бюджетных видеокартах.

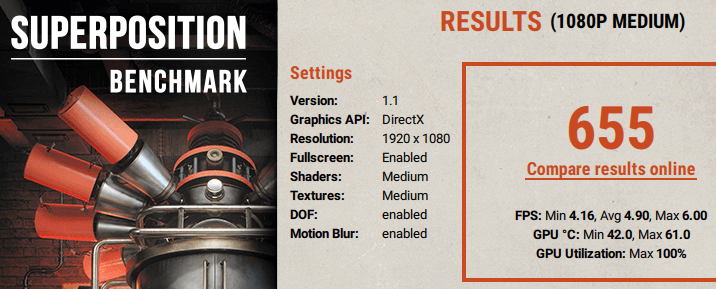

В итоговой нагрузке температура чипа достигает 61°C при 43% оборотов вентилятора. Напряжение ядра при этом составляет 1.05V.

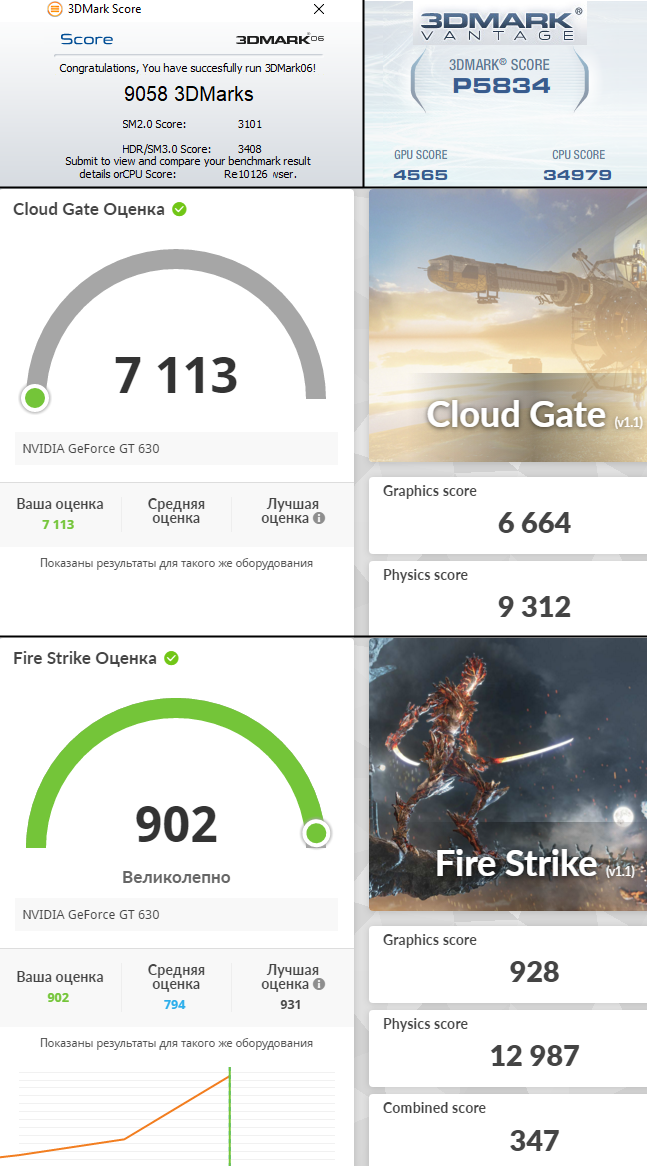

Использование памяти DDR3 вместо GDDR5 всё же существенно ограничивает потенциал карты. По производительности она уступает GeForce GT 240 в старом 3DMark06, но немного опережает её в более современном Vantage. В целом GT 630 показывает практически идентичный уровень производительности с GT 730, у которой 64-битная шина, но гораздо больше CUDA-ядер и текстурных модулей.

Результаты получены на системе с процессором Intel Core i7-4790K @ 4.7 ГГц

Стоит отметить, что хотя изначально видеокарты на архитектуре Fermi поддерживали только API DirectX 11 / OpenGL 4.3, начиная с драйвера GeForce GameReady 384.76 WHQL им была добавлена поддержка DirectX 12 и OpenGL 4.6 в операционной системе Windows 10.

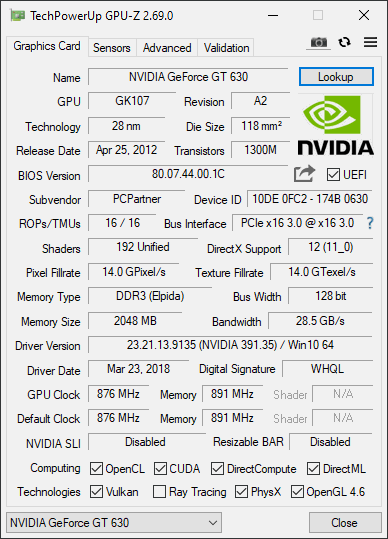

Характеристики Acer GeForce GT 630 OEM:

Скачать BIOS Acer GeForce GT 630 >>
