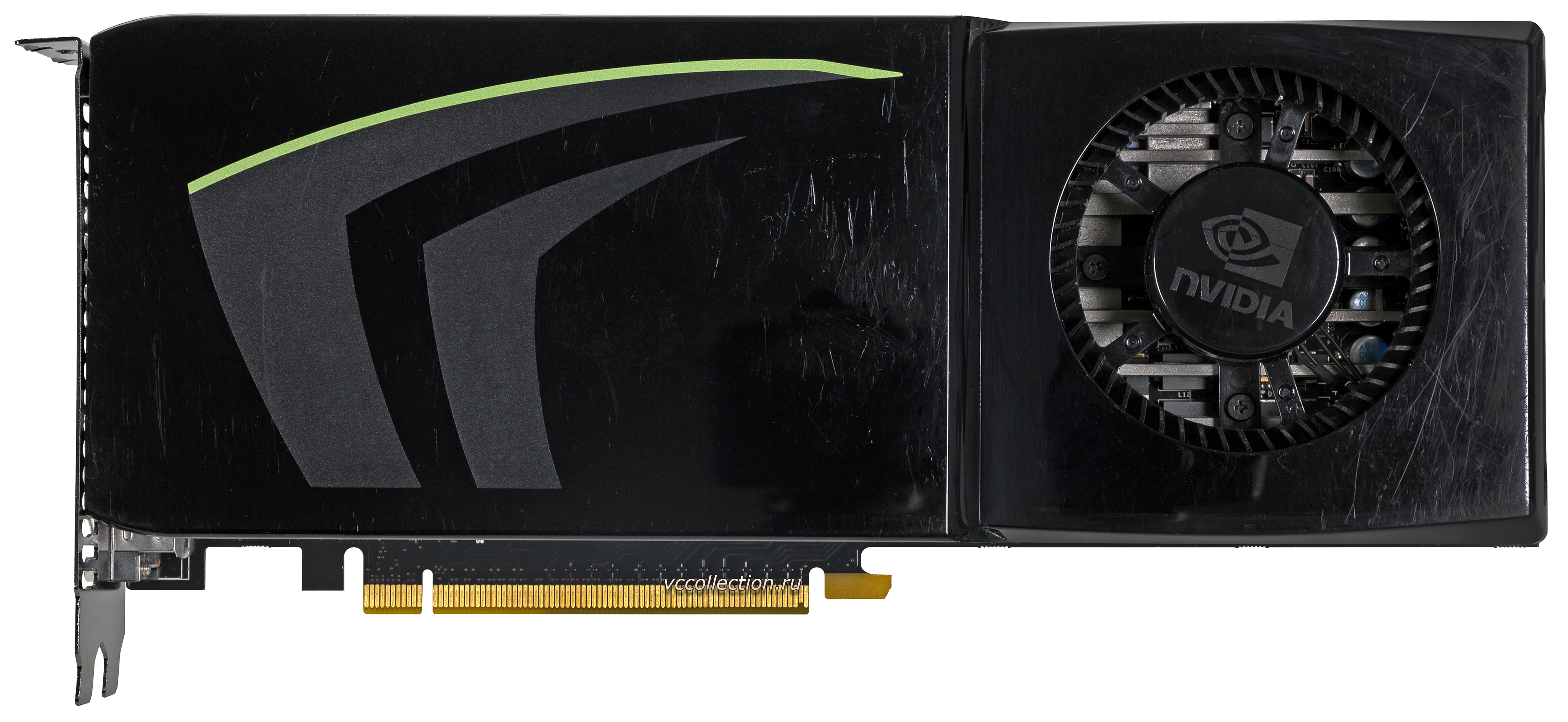

Референсная модель Nvidia GeForce GTX 285 была анонсирована в конце декабря 2008 года, и уже 15 января 2009 года пришла на смену прошлому флагману компании, GeForce GTX 280. Основным её отличием стал новый чип GT200b, производимый по более тонкому 55-нанометровому техпроцессу. Число шейдерных процессоров не изменилось – их по-прежнему было 240 штук. Но зато сокращение литографической нормы позволило избавиться от главного недостатка GTX 280 – перегрева, а заодно поднять штатную частоту ядра с 602 до 648 МГц, что дополнительно повысило и без того выдающуюся для своего времени производительность. Примечательно, что цена при этом даже снизилась. Если за GTX 280 на старте продаж магазины просили $649, то под конкурентным давлением со стороны серии AMD HD 4000 новинка была оценена в $400. Но затем цена снизилась ещё сильнее – до $349.

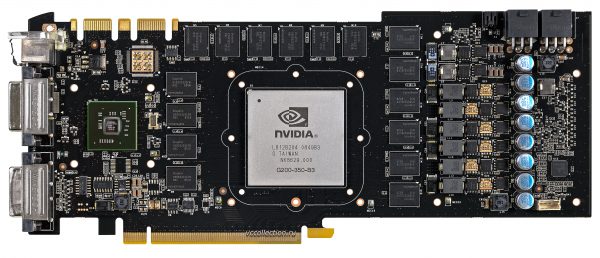

Благодаря модернизации кристалла инженерам Nvidia удалось снизить показатель TDP видеокарты с 236 Вт (как было у GTX 280) до 204 Вт. С учётом этого изменения была также полностью переработана подсистема питания, а 8-контактный разъём доп. питания уступил место 6-контактному. Целая россыпь керамических кондексаторов была заменена на крупные танталовые, отчего на плате значительно сократилось число точек пайки. Форма текстолита тоже немного изменилась: «ступенька» в области разъёмов доп. питания стала шире и выше, а в левой части платы, сразу над разъёмом S-Video, появился небольшой «шип».

За формирование напряжения на ГП теперь отвечают 6 фаз вместо 5. Здесь применяются сборки из силовых N-канальных мосфетов On Semiconductor двух видов: верхнее плечо – NTMFS4846N (30V/100A), нижнее плечо – NTMFS4821N (30V/58.5A). Управляет питанием чипа 6-канальный ШИМ-контроллер Renesas ISL6327. Питание памяти осталось двухфазным – им управляет неизвестный ШИМ с маркировкой «BR-AU 10J».

Память собрана в корпусах типа 136-Ball FBGA размером 10×14 мм. Все 16 микросхем расположены на лицевой стороне платы и плотно расставлены вокруг GPU в форме буквы «П». Здесь используются чипы GDDR3 от Hynix с маркировкой H5RS5223CFR-N3C. Они имеют организацию вида [2M x 32 бита x 8 банков] и могут работать на частоте 1300 МГц при напряжении 2.05V. Эталонное значение частоты памяти для GeForce GTX 285 составляет 1242 (2484) МГц, что несколько ниже номинала.

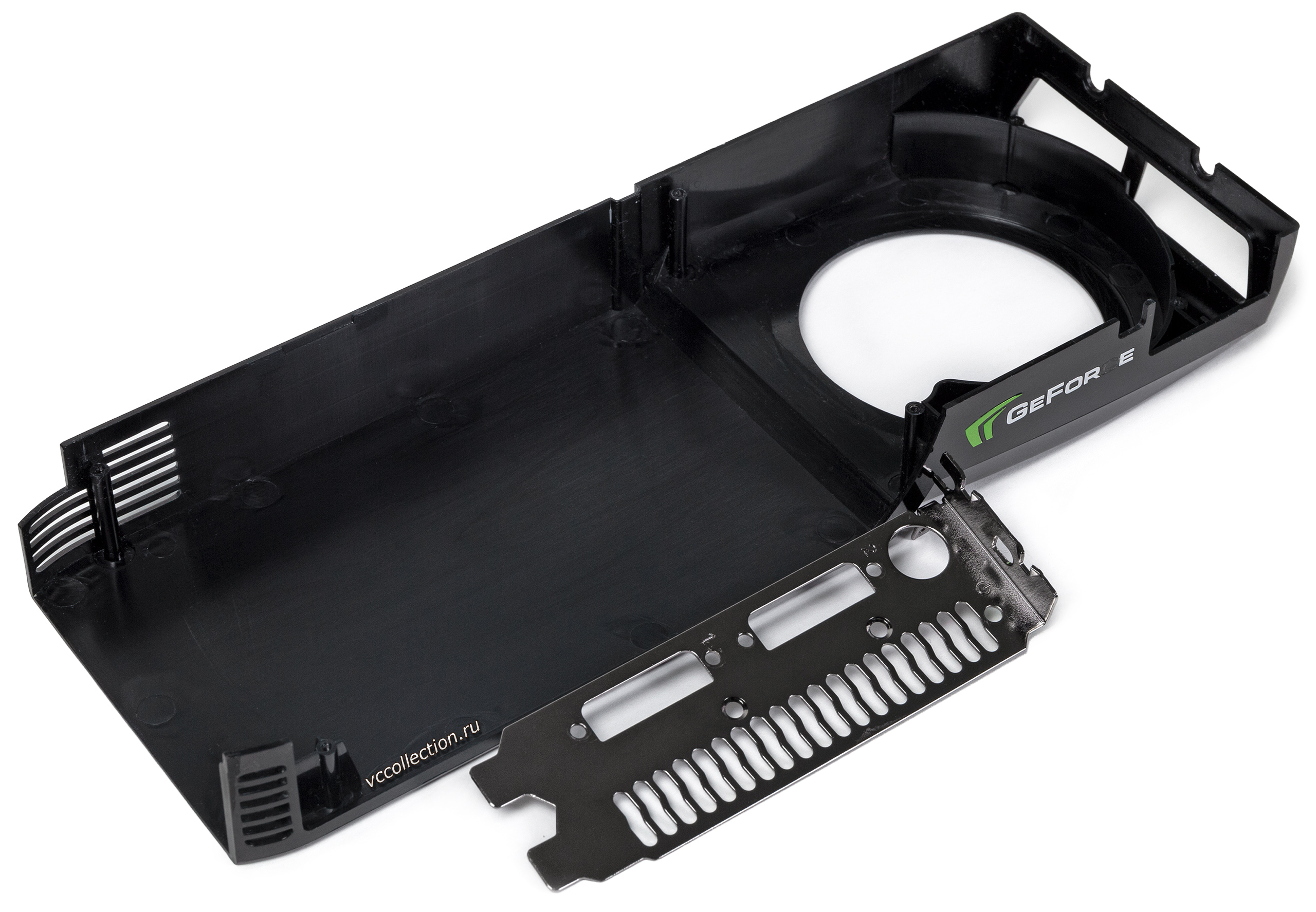

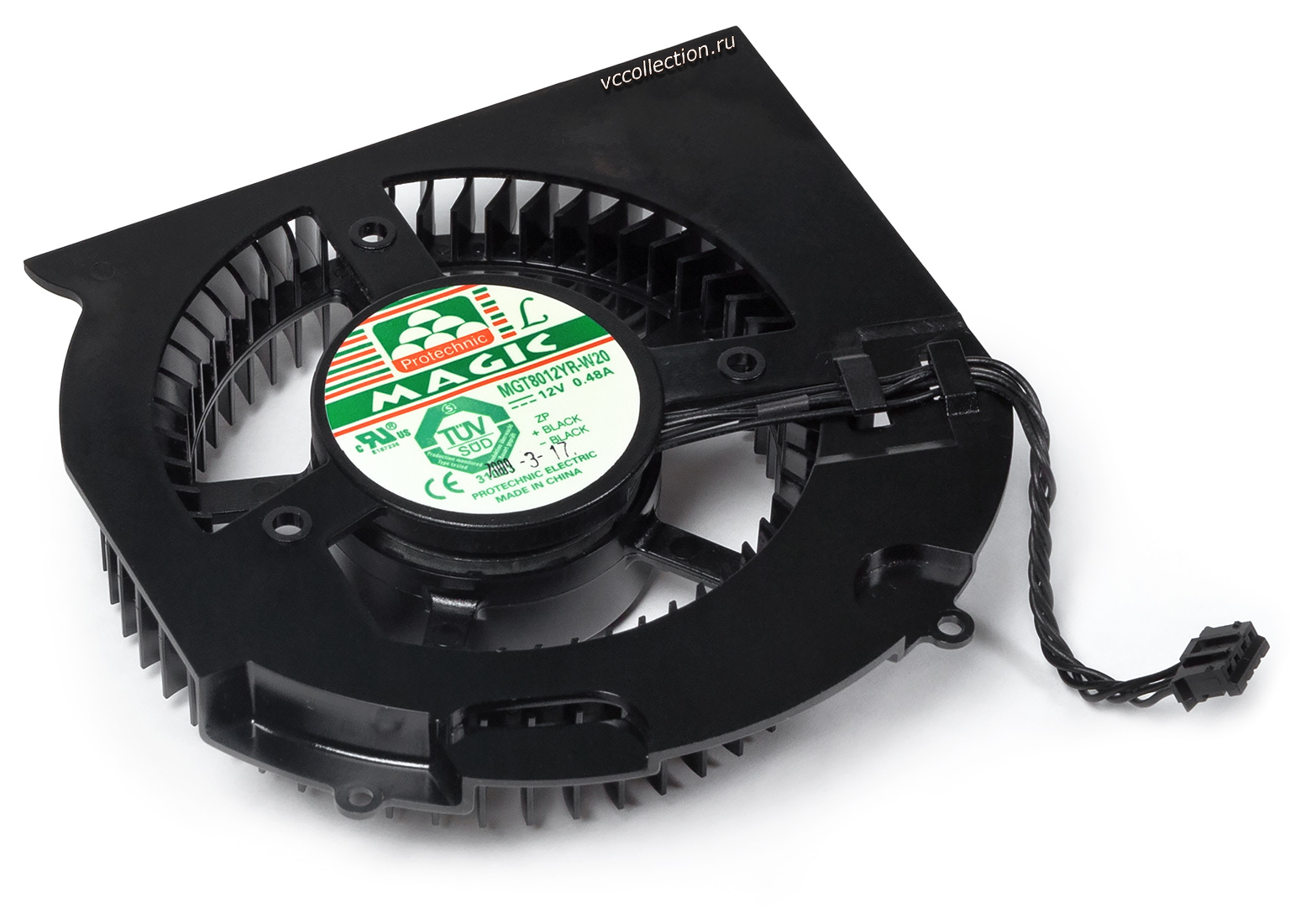

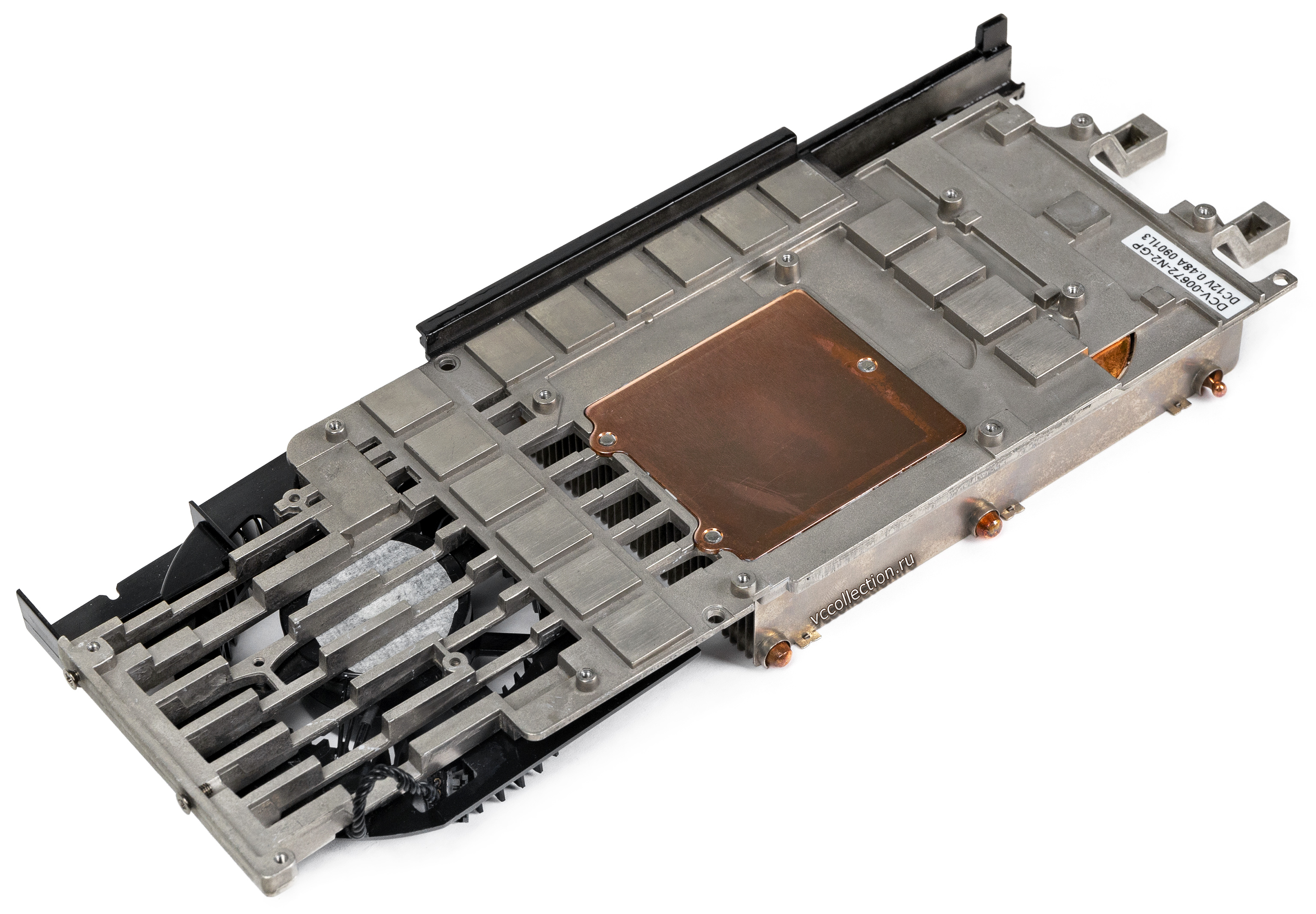

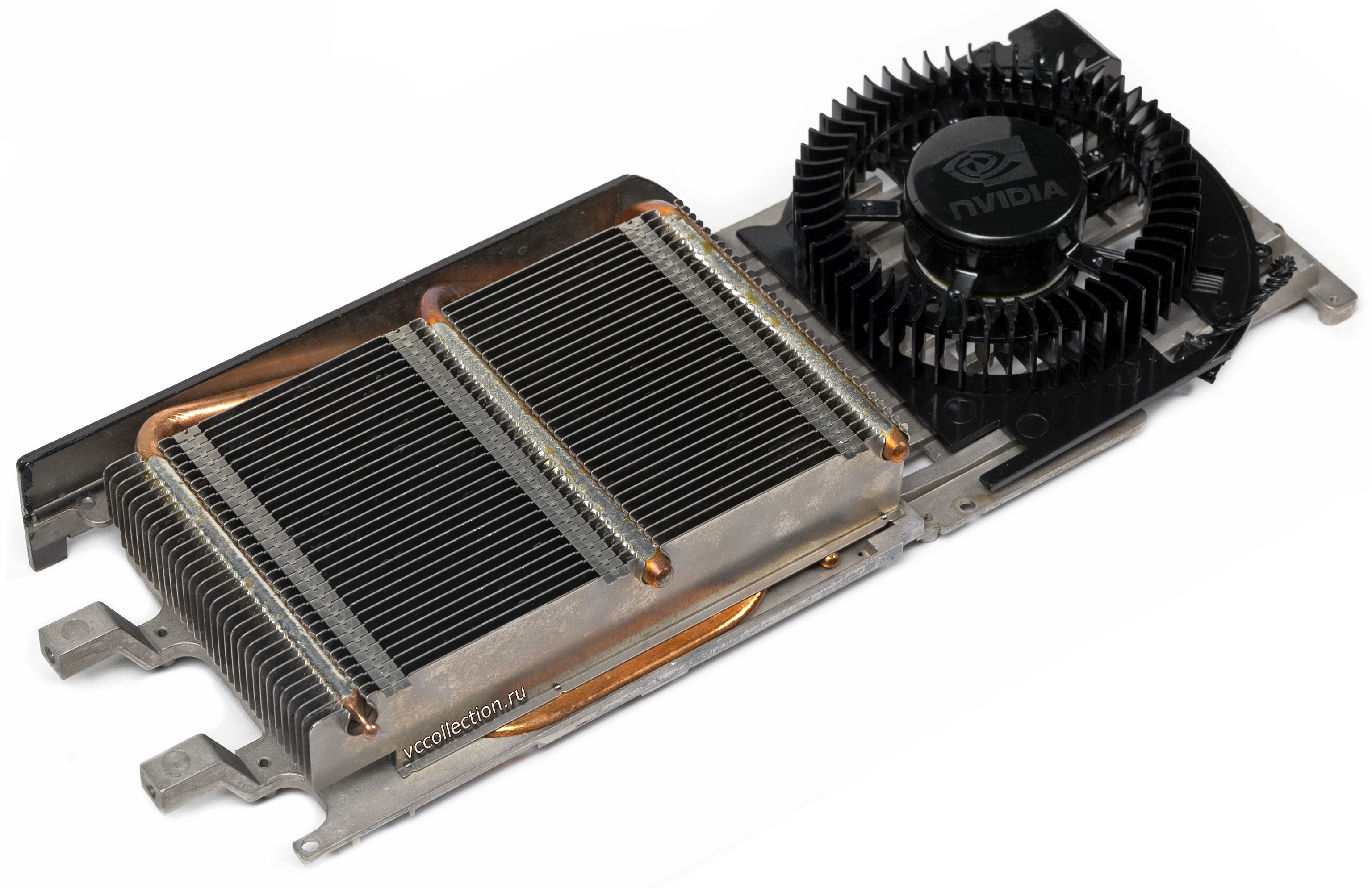

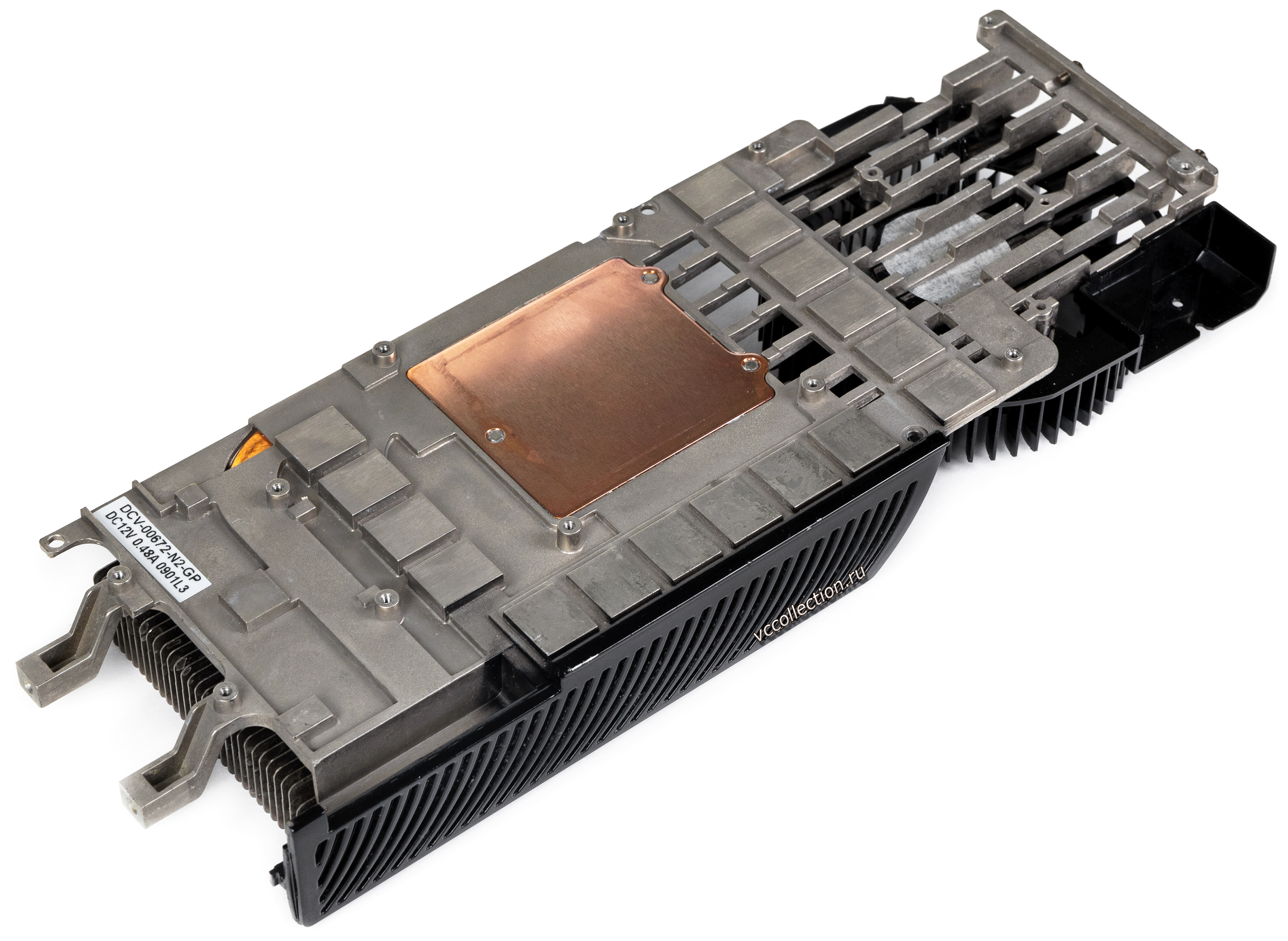

Новый флагман получил видоизменённый и более эффективный радиатор системы охлаждения. Кулер сохранил прежнюю конструкцию, но претерпел топологические изменения в связи с переработкой подсистемы питания и иной компоновкой платы. В основе всё так же лежит литая алюминиево-магниевая рама, контактирующая с 16 микросхемами памяти и чипом NVIO через «марлевые» термопрокладки толщиной 0,5 мм. При этом мосфеты не контактируют с основанием и охлаждаются лишь потоком воздуха от вентилятора. К раме припаян радиатор с широким медным основанием и 4 тепловыми трубками. Одна трубка плоская – она распределяет тепло по пластине, три другие круглые с диаметром 6 мм – они передают тепло на алюминиевые рёбра. В правой части системы охлаждения установлен вентилятор Protechnic Magic MGT8012YB-W20 диаметром 80 мм (12V@0.48A). Такой же вентилятор использовался и на GTX 280 – все отличия только в форме пластикового основания.

Нельзя сказать, что снижение TDP до 204 Вт сделало GTX 285 тихой и холодной, но всё же чип перестал нагреваться до 100°C при размещении видеокарты в закрытом корпусе. Типичная рабочая температура при игровой нагрузке для G200b составляет 86°C. Однако тест FurMark способен прогреть ГП до 90°C даже на открытом стенде.

В день официального релиза GeForce GTX 285 компания EVGA также представила вариацию этой видеокарты под собственным брендом. Она не удостоилась какого-то запоминающегося имени или суффикса – это был полный «референс». Такая же версия, но с заводским разгоном до 702 МГц по ядру получила суффикс SSC.

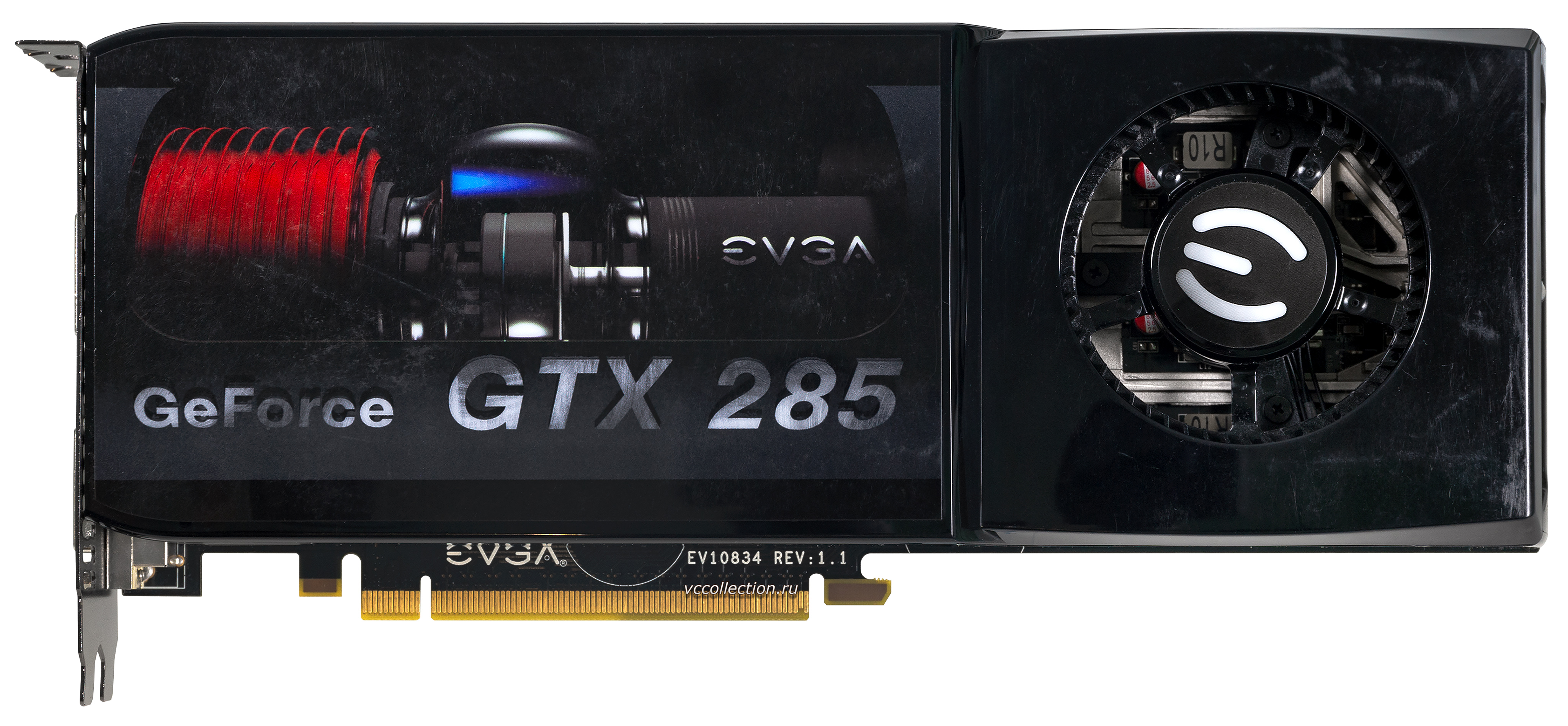

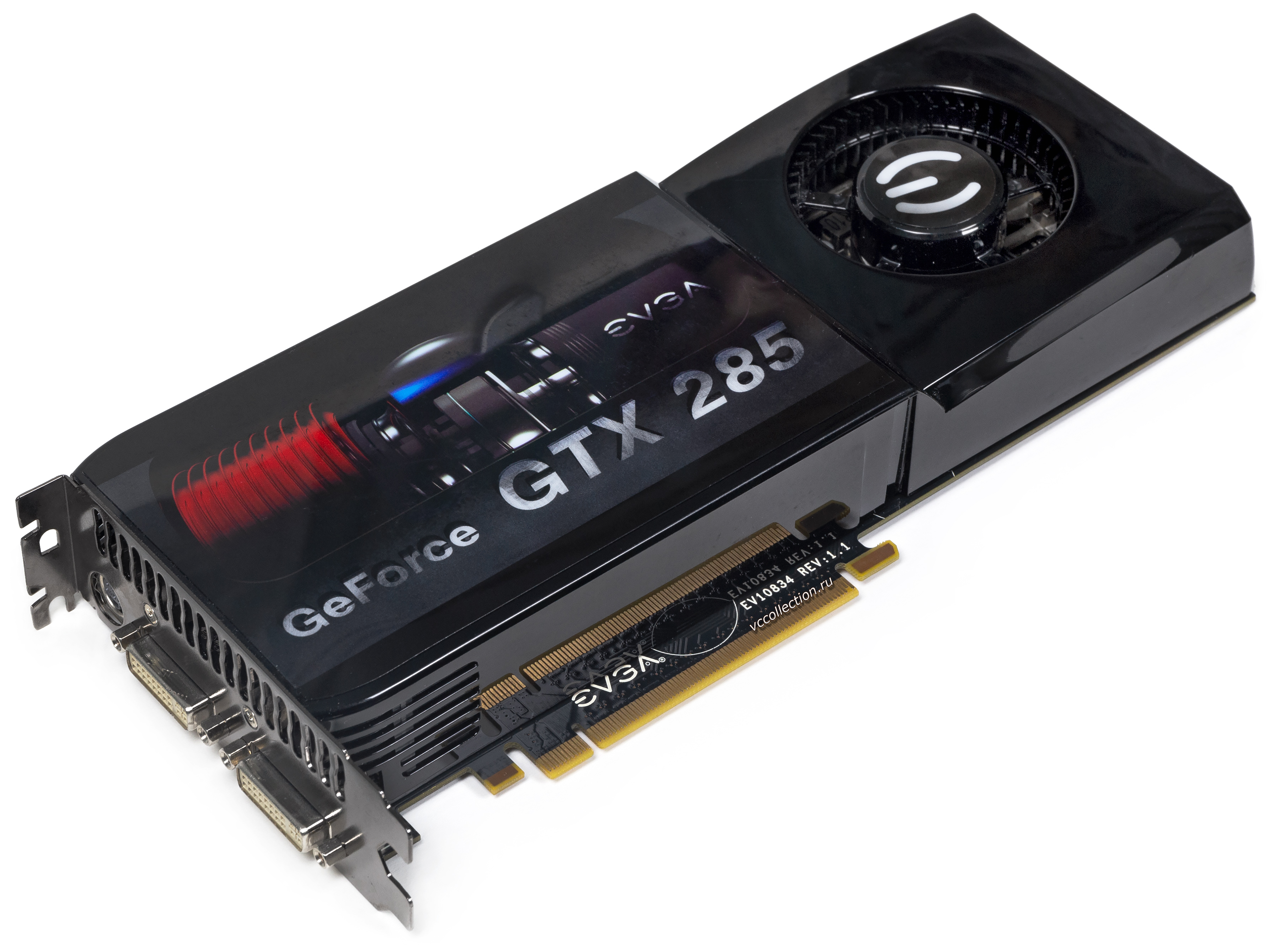

Примерно через месяц EVGA дополнила модельный ряд разогнанной версией GTX 285 Superclocked. Её отличительной особенностью стало использование печатной платы собственного дизайна, заметно отличавшегося от референса Nvidia. При взгляде на карты со стороны их легко перепутать, поскольку на кожухе нет никакого дополнительного обозначения. Отличия кроются в деталях:

• У референсной EVGA GTX 285 на кожухе написано «GTX-285» (через дефис) и нет надписей над слотом PCI-E. На плате имеются посадочные места под коннекторы питания 6+8 pin.

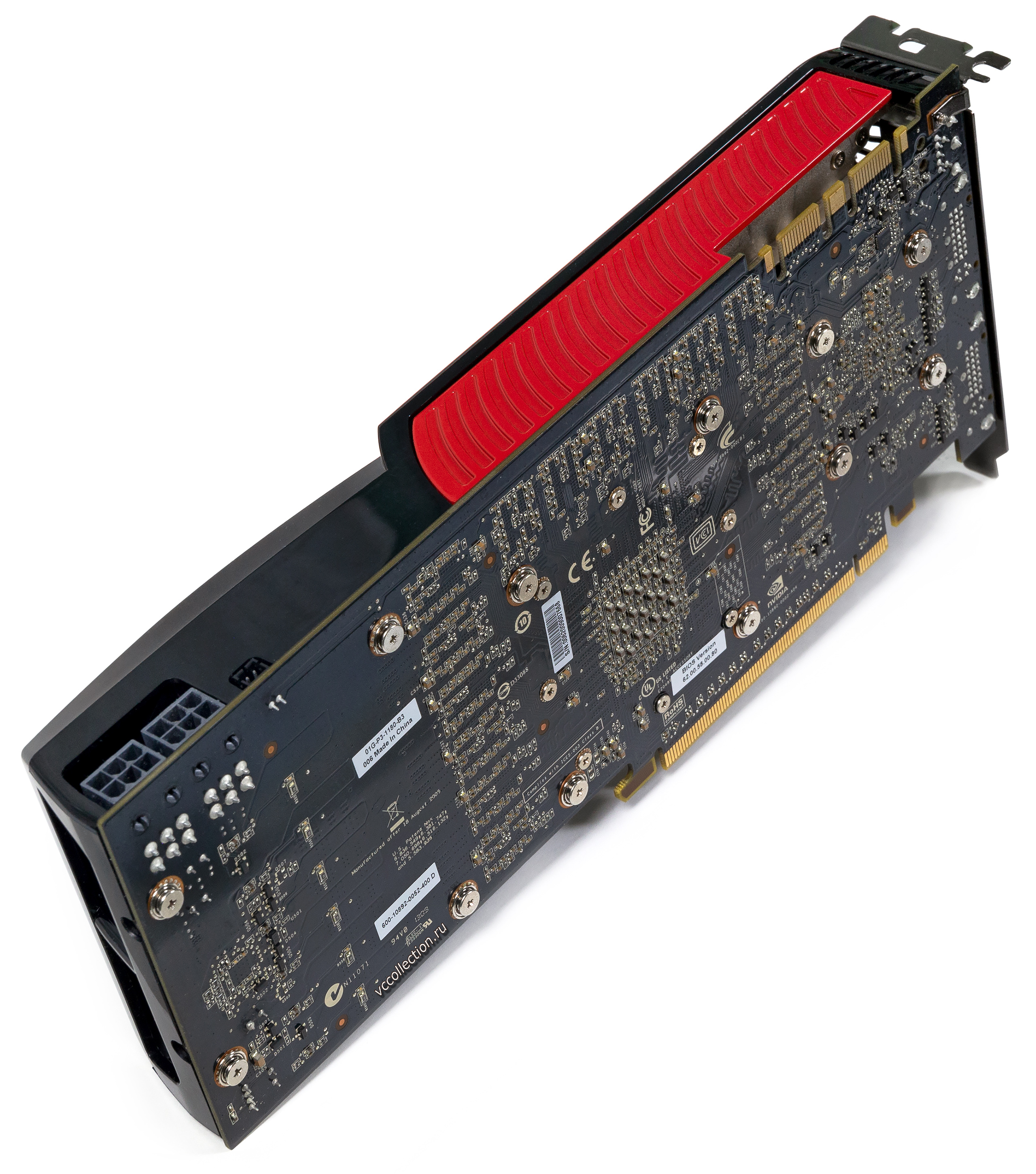

• У Superclocked, построенной на собственной плате EVGA, на кожухе написано «GTX 285», а над слотом PCI-E есть шелкография с номером ревизии платы и названием компании. На плате посадочные места под коннекторы питания 6+6.

27 января 2009 года компания EVGA анонсировала выпуск самой быстрой на рынке одночиповой графической карты – GTX 285 FTW. Для получения преимущества по производительности графическое ядро было разогнано до 720 МГц. Печатная плата и система охлаждения при этом остались эталонными, но EVGA добавила металлический бэкплейт для защиты платы и её дополнительного охлаждения. Nvidia отказалась от использования бэкплейта при переходе от GTX 280 к GTX 285, но EVGA исправила это упущение. Рекомендованная цена на GTX 285 FTW составила $449.99.

Однако на этом EVGA не остановилась и уже через месяц, в конце февраля 2009 года, анонсировала появление модели GTX 285 Hydro Copper с водоблоком. Частоты при этом не изменились – 720/1620/2772 МГц.

В конце апреля EVGA представила две версии GTX 285 с 2 ГБ видеопамяти: «обычную» и Superclocked. Они получили частоты 648/1476/2322 МГц и 675/1584/2376 МГц соответственно. Рекомендованные цены составили $399 и $419 соответственно. А через две недели к семейству добавилась самая быстрая двухгигабайтная модификация с суффиксом FTW и частотами 702/1584/2448 МГц. Стоит отметить, что двухгигабайтная GTX 285 Superclocked также была построена на печатной плате собственного дизайна EVGA.

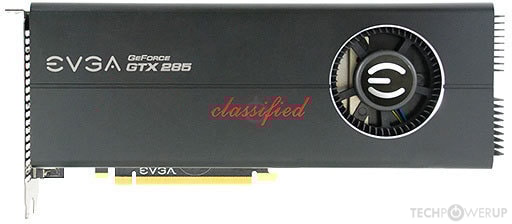

Наконец, вершиной творческой мысли EVGA стал анонс GTX 285 Classified 31 августа 2009 года. Эта карта, несмотря на прописанные в BIOS эталонные частоты (648/1476/2484 МГц), была ориентирована на достижение рекордных показателей разгона. Для этого инженеры компании разработали новую печатную плату с 8-фазным цифровым PWM, точками для замера напряжений и сразу тремя 6-pin коннекторами питания. Рекомендованная цена GTX 285 Classified составила $380.

фото с сайта techpowerup.com

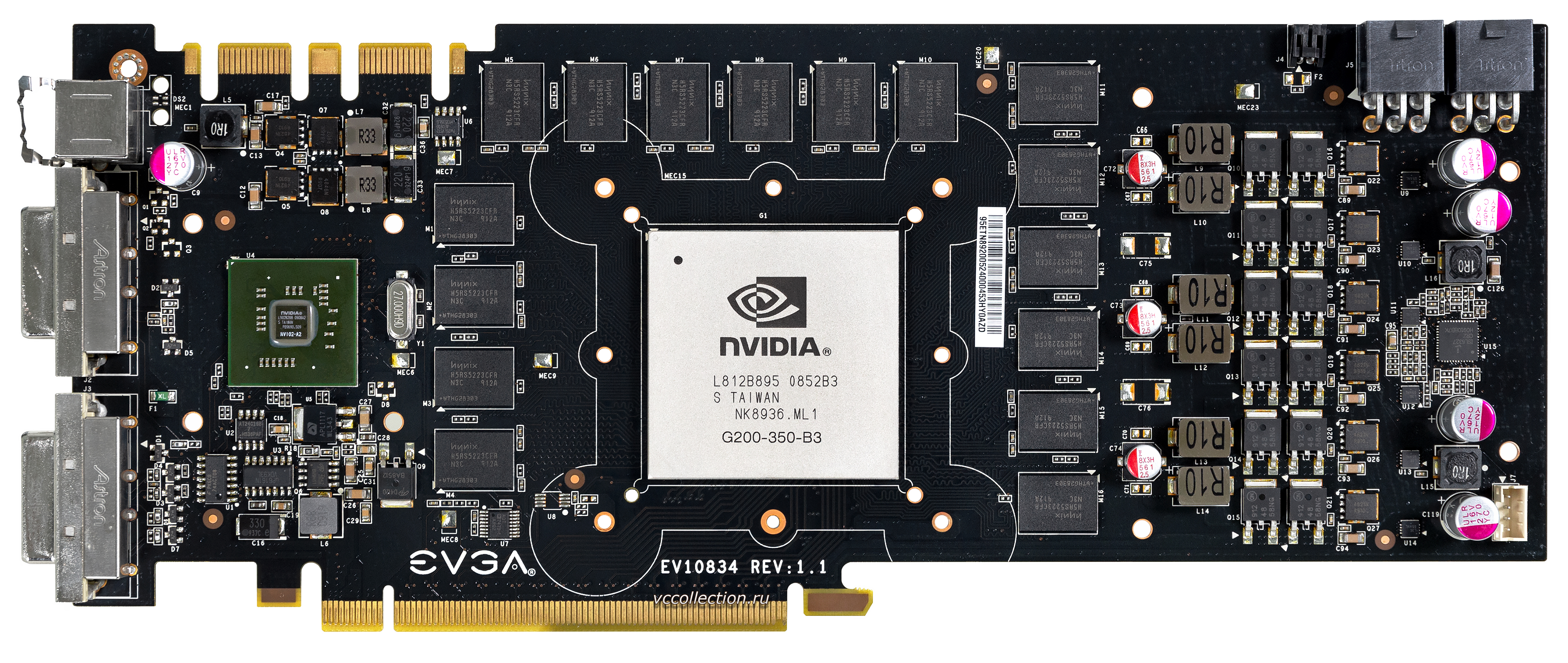

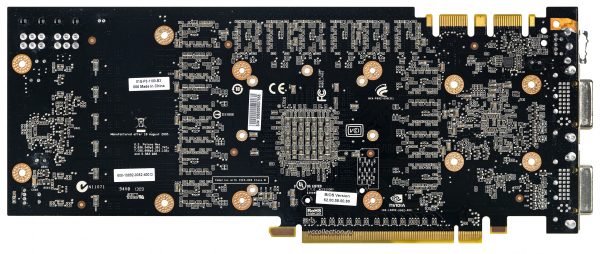

Печатная плата EVGA GTX 285 Superclocked предлагает совсем иную конфигурацию подсистемы питания, нежели референс Nvidia. И хотя общее число фаз тут такое же – 6 штук, схемотехника выглядит явно проще. На плате нет танталовых конденсаторов, а алюминиевых в два раза меньше. Для снабжения питанием GPU используются более дешёвые мосфеты верхнего плеча ON Semiconductor NTD4858N (25V/73A) в корпусах DPAK 369AA. ШИМ-контроллер такой же, что и у эталонной GTX 285, – Renesas ISL6327. Питание памяти перенесено в левую часть платы под разъёмы SLI. Мосфеты соответствуют референсу, но управляются двухфазным ШИМ-контроллером uPI Semiconductor uP6205NG. Он собран в корпусе QFN и размещён с обратной стороны платы. Чип здесь с завода разогнан с 648 до 675 МГц, что, с одной стороны, позволяет набрать чуть больше очков в бенчмарках и обойти референсную версию, но с другой приводит к ещё увеличившемуся нагреву. Микросхемы памяти точно такие же, как у карты от Nvidia, – Hynix H5RS5223CFR-N3C.

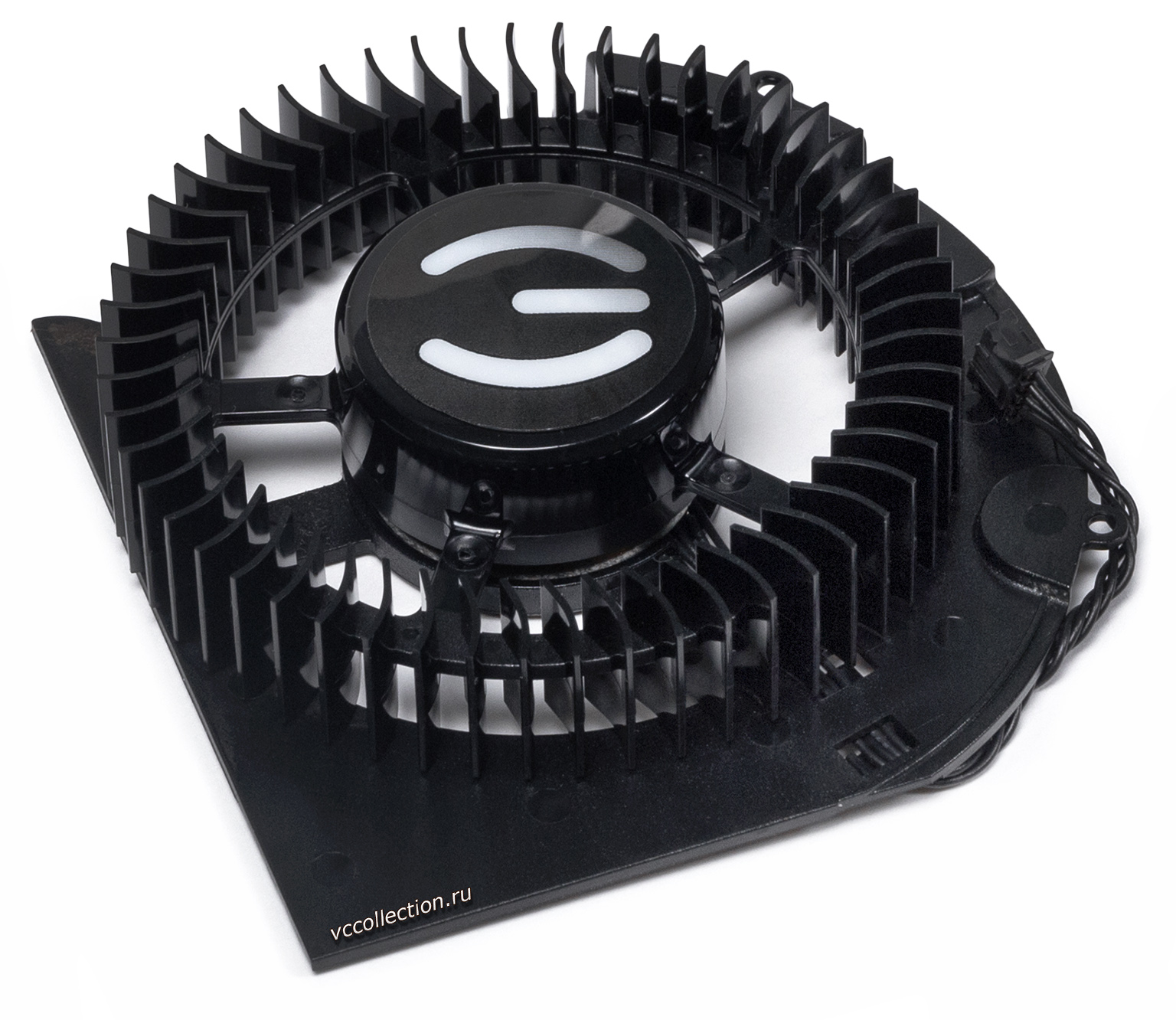

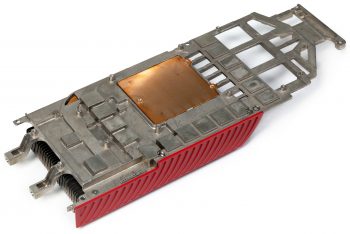

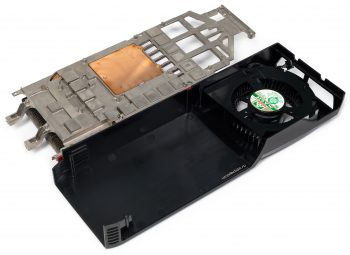

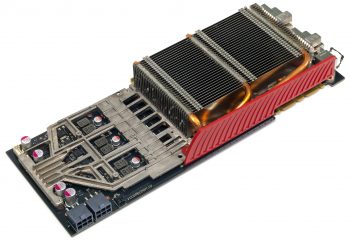

Система охлаждения конструктивно схожа с эталонной, но из-за изменений в дизайне платы она отличается в деталях. Из плюсов – тут предусмотрена контактная площадка для охлаждения мосфетов памяти. Металлическая пластина на верхней грани кулера выкрашена в красный цвет вместо чёрного, ведь, как известно, красная машина едет быстрее. Вентилятор идентичен референсу.

При тестировании EVGA GTX 285 в FurMark до замены термопасты и прокладок видеокарта прогрелась до 89°C при 82% оборотов вентилятора. Интересно, что замена пасты под крышкой, а также замена прокладок на продукцию «Технохимлаб» никак не изменила ситуацию.

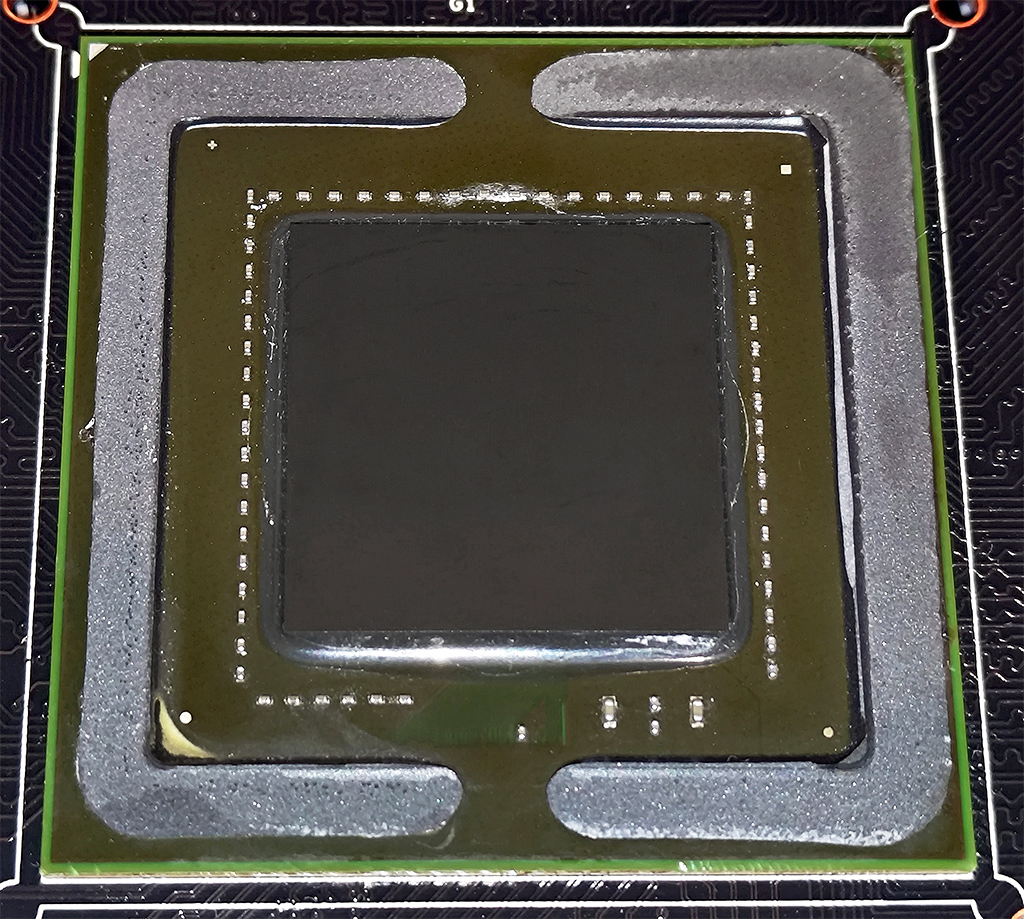

Чип G200b со снятой теплораспределительной крышкой

Прирост частот ядра и памяти позволил GeForce GTX 285 уверенно обойти прошлого двухчипового флагмана Nvidia – GeForce 9800 GX2. AMD, в свою очередь, могла противопоставить только двухчиповое решение – Radeon HD 4870 X2. Эта карта действительно опережала GTX 285 по чистому показателю FPS, но только в тех играх, где работала технология CrossFireX. Впрочем, лидерские позиции GTX 285 сохранял недолго, поскольку уже в сентябре 2009 года AMD представила новое поколение видеокарт с поддержкой DirectX 11.

Результаты получены на системе с процессором Core i7-4790K @ 4.7 ГГц

Интересно сравнить результаты GTX 285 в тестах Futuremark с относительно современной встроенной графикой. Флагман 2009 года набирает примерно 14,5 тыс. очков в Vantage. При этом, например, Intel UHD 770 (Core i7-13700K) набирает более 16 тыс. очков Vantage, а AMD Vega 8 (Ryzen 7 5800H) набирает более 21 тыс. очков Vantage.

Nvidia Reference

EVGA Superclocked

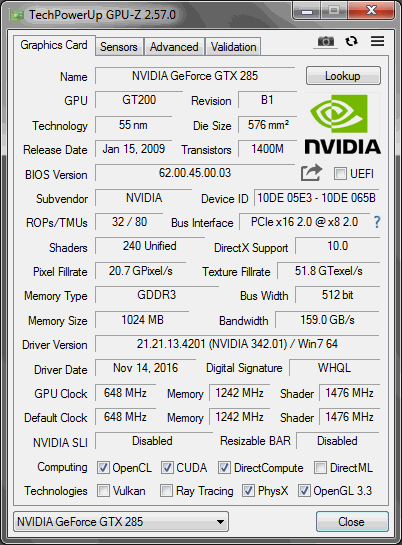

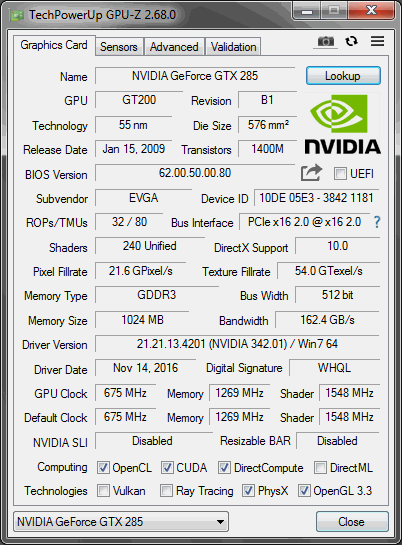

Характеристики GeForce GTX 285 (Nvidia Reference / EVGA Superclocked):

Скачать BIOS Nvidia GeForce GTX 285 >>

Спасибо Александру CoolTweak за две предоставленные видеокарты GeForce GTX 285.
