Представленная здесь видеокарта GeForce GT 620 OEM некогда верой и правдой служила в моноблоке Acer Aspire Z3770. Она основана на чипе GF119 и произведена компанией PC Partner – владельцем бренда Acer.

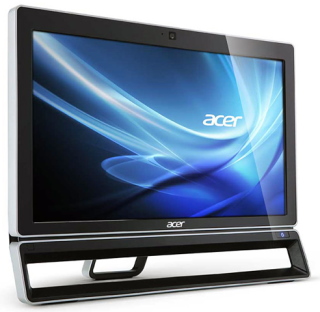

фото с сайта notik.ru

Данный моноблок 2012 года выпуска построен на платформе Sandy Bridge и оснащён материнской платой на чипсете H61. Её отличительная особенность – наличие разъёма PCI-E x16 в классическом десктопном исполнении, что позволяет установить сюда любую видеокарту, физически вписывающуюся во внутреннее пространство корпуса моноблока. Если быть точным, видеокарта должна иметь низкопрофильное 1-слотовое исполнение и не превышать 17 см по длине. Изначально моноблоки Aspire Z3770 и Z3771 комплектовались видеокартами GeForce GT 520 и GT 530, но в дальнейшем их сменили переименованные GT 620 и GT630.

Тут стоит разобраться с модельным рядом. Существует две разновидности десктопной GeForce GT 620: OEM и Retail. Первая использует чип GF119 и имеет 48 CUDA-ядер. Вторая основана на более производительном ядре GF108 с 96-ю CUDA-ядрами

GT 620 OEM идентична GT 610 Retail по характеристикам ядра и частотам, но оснащена удвоенным объёмом памяти – 2 ГБ DDR3.

Однако GT 610 Retail является переименованной GT 520 Retail.

• GT 520 Retail представлена 13 апреля 2011 года.
• GT 610 Retail представлена 15 мая 2012 года.
• GT 620 Retail представлена 6 апреля 2012 года.

Их объединяет ядро – чип Fermi GF119, произведённый компанией TSMC с использованием 40-нм техпроцесса. Компактный кристалл площадью всего 29 кв.мм содержит 48 потоковых процессоров, 8 текстурных модулей и 4 блока ROP.

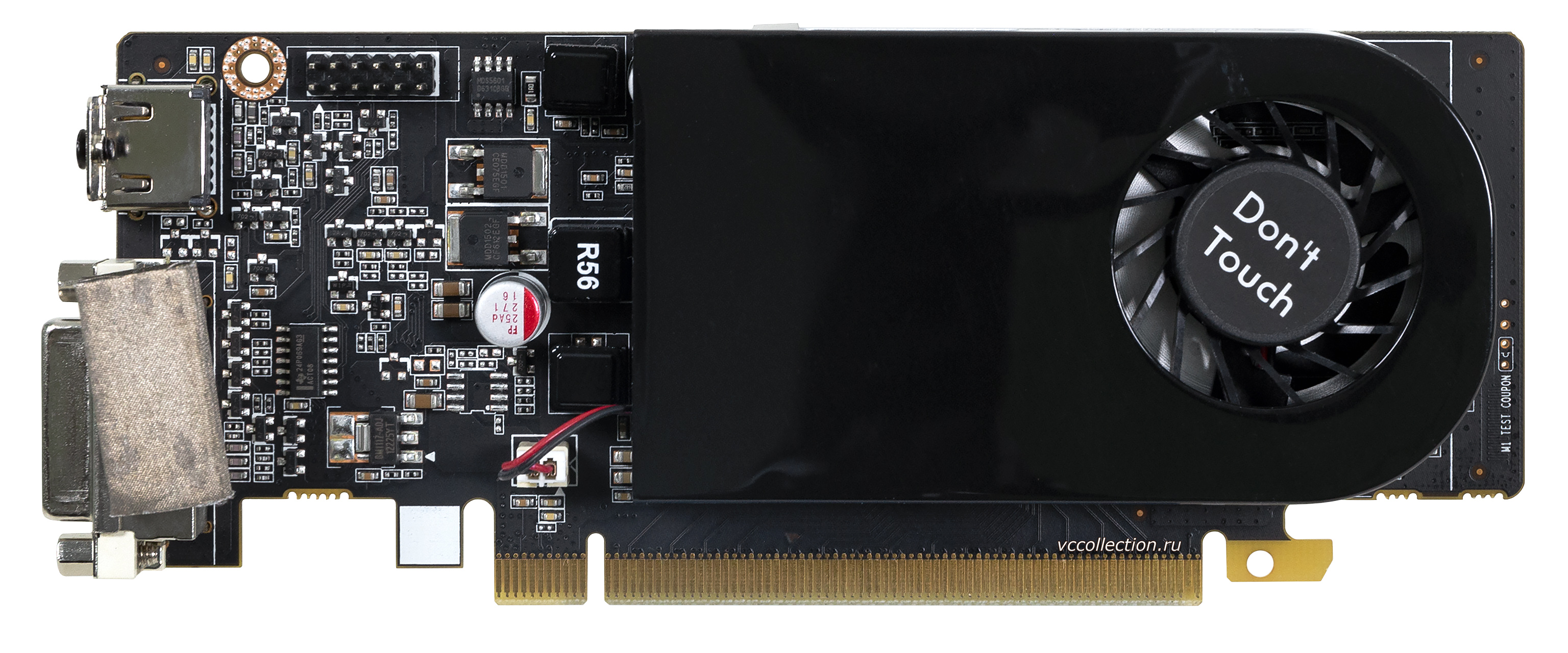

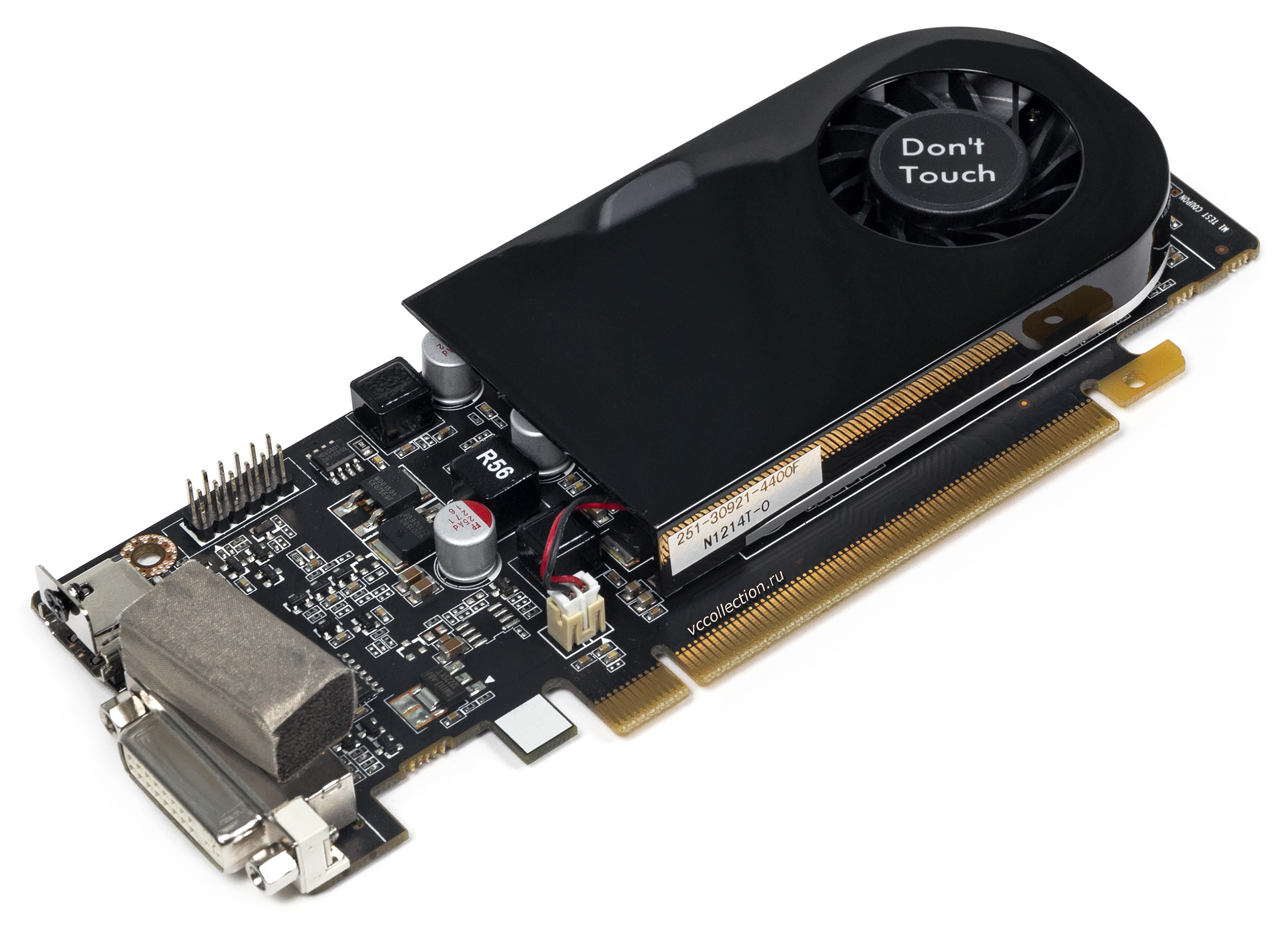

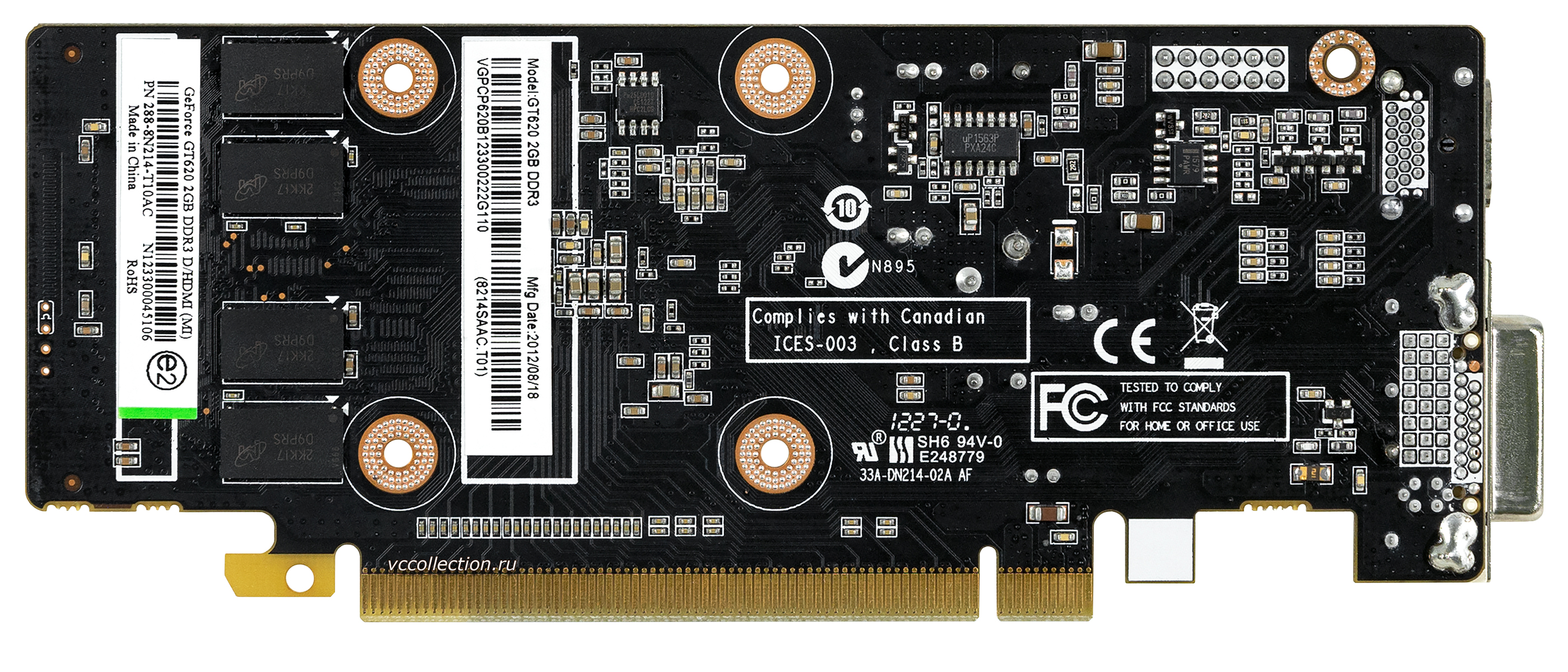

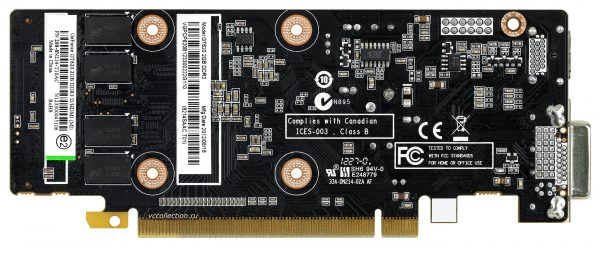

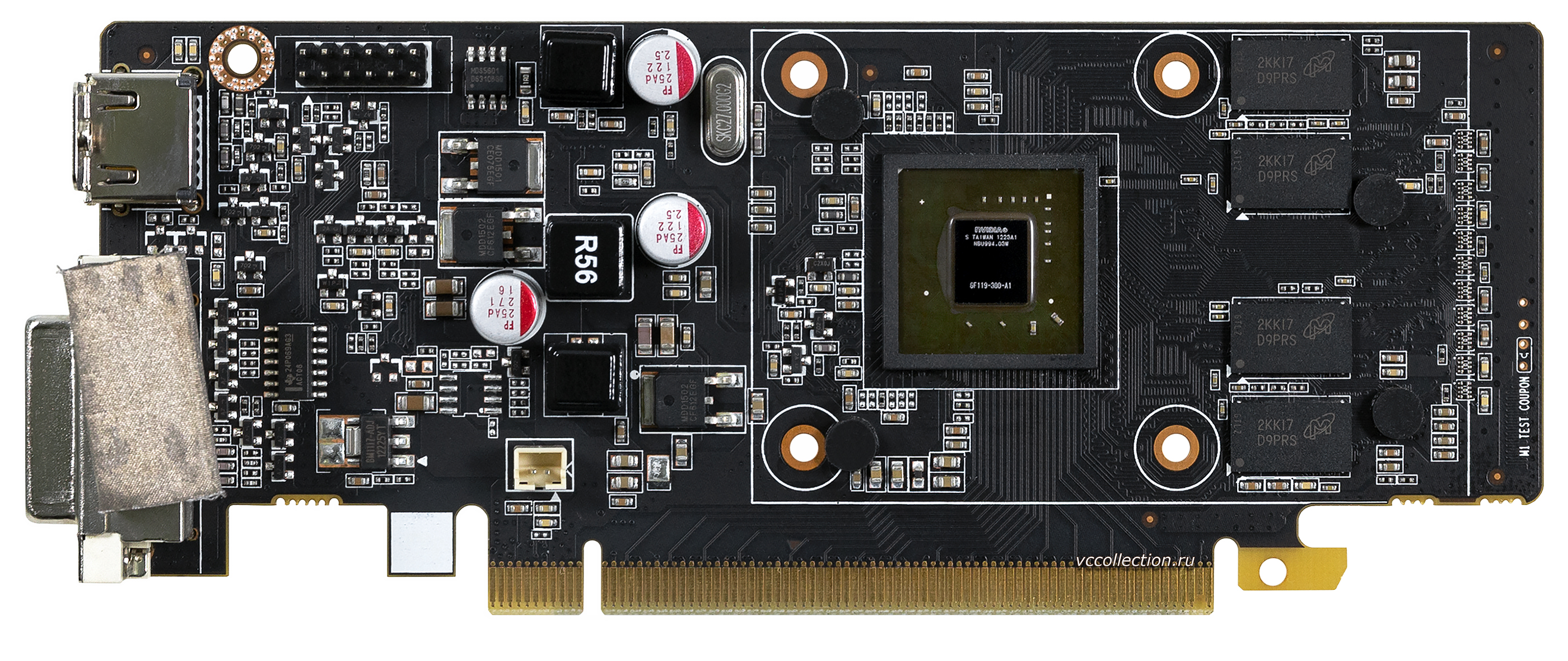

Данная видеокарта от Acer (PC Partner) построена на компактной плате чёрного цвета и оборудована видеовыходами DVI-I и HDMI. Дополнительно присутствует штырьковый разъём, через который можно вывести на заднюю панель интерфейс VGA. Металлическая планка задней панели отсутствует, поскольку видеокарта стояла внутри тесного корпуса моноблока, где вообще не предусмотрено физической возможности подключать дисплеи к дискретной видеокарте. На корпус DVI приклеен кусок поролона, который служит демпфером между задней стенкой корпуса моноблока. Для защиты кристалла от сколов на подложку чипа наклеена пластиковая рамка, а на плате в 4 местах приклеены мягкие резиновые диски.

Подсистема питания выполнена по схеме 1+1 и построена на базе N-канальных мосфетов MagnaChip MDD1501RH и MDD1502RH. Формированием напряжения ядра занимается понижающий преобразователь uPI Semiconductor uP1563P, а памяти – ON Semiconductor NCP1579.

Подсистема памяти представлена восемью микросхемами Micron D9PRS (MT41J128M16JT-107GK с организацией вида 16 x 16 x 8) общим объёмом в 2 ГБ. Её паспортная частота составляет 900 (1800) МГц при таймингах CL13, что позволяет надеяться на небольшой разгон.

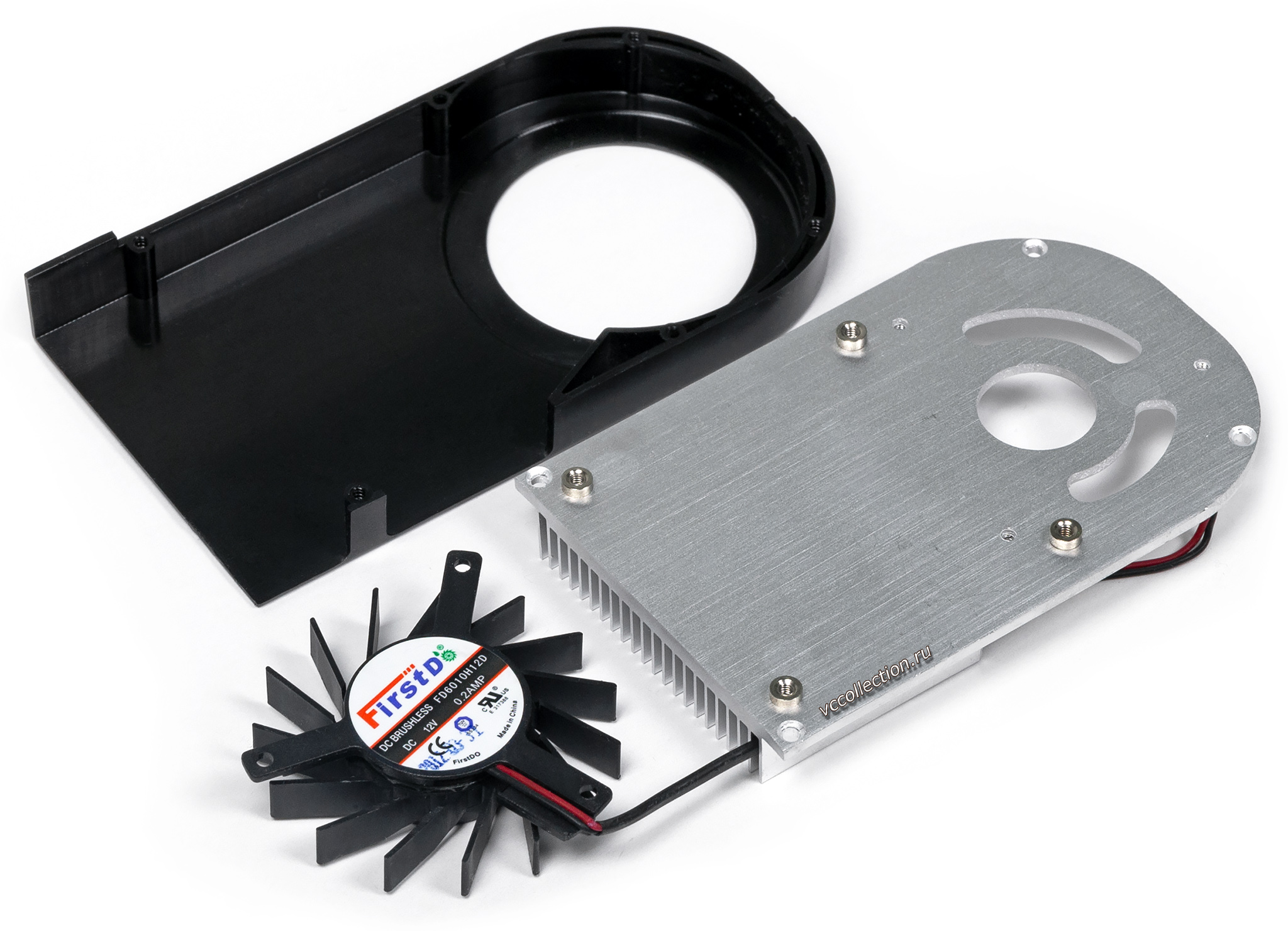

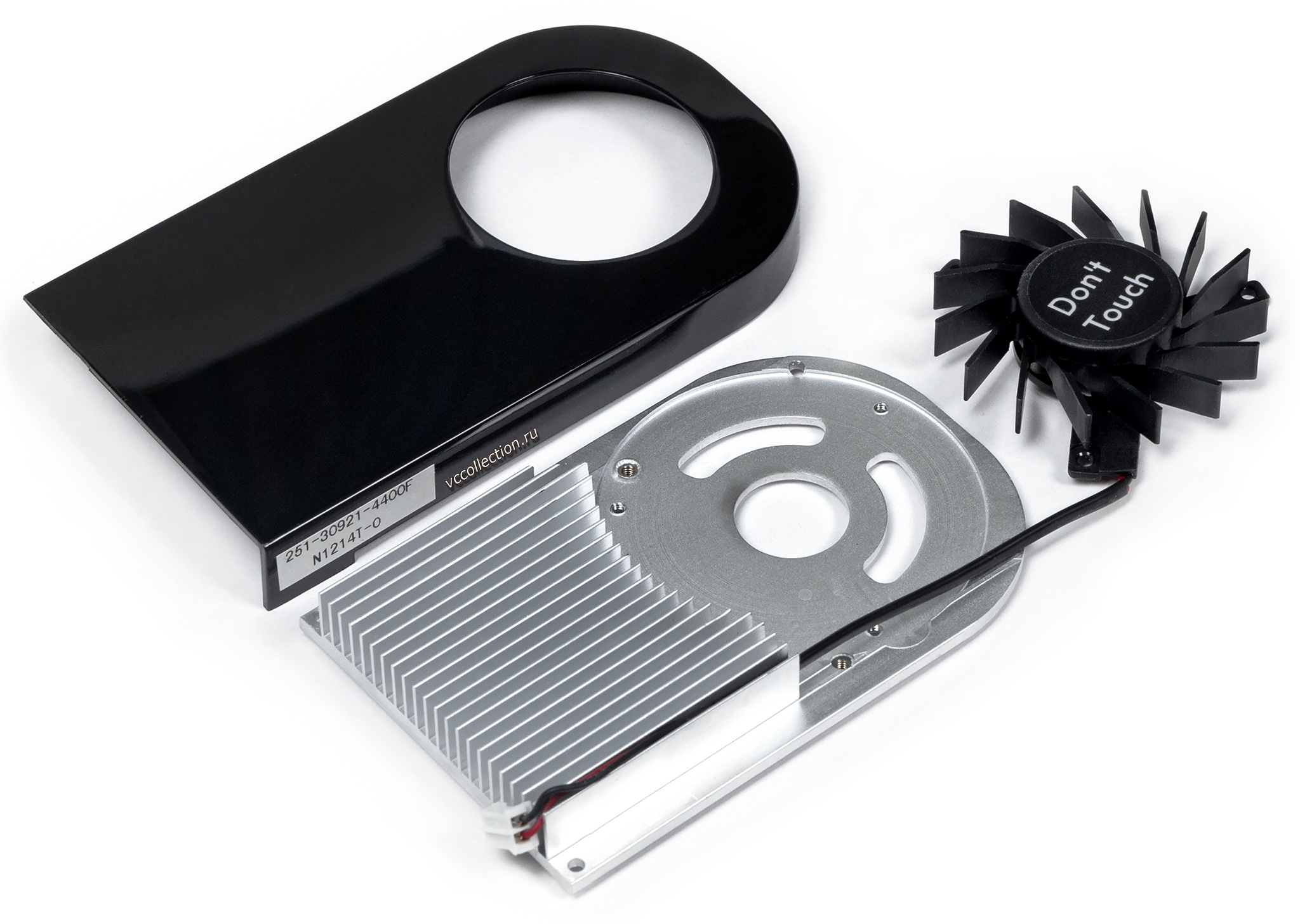

Графический чип охлаждается небольшим алюминиевым радиатором, закрывающим половину платы. Может показаться, что он также контактирует с 4 микросхемами памяти на лицевой стороне, но это не так – между основанием и памятью отсутствует какой-либо термоинтерфейс. Впрочем, основание радиатора имеет пару скруглённых вырезов, чтобы часть воздушного потока направлялась на память. Приятно удивляет качественное крепление радиатора на 4 подпружиненных винта, тогда как обычно в бюджетных видеокартах используется 2 (реже 4) пластиковых якоря. Сверху радиатор накрыт кожухом из блестящего глянцевого пластика. Он очень легко царапается от собирающейся пыли, поэтому сохранить его первозданную зеркальную поверхность не получится.

За обдув отвечает вентилятор FirstD FD6010H12D с диаметром крыльчатки 44 мм и мощностью 2,4 Вт. Он работает от постоянного напряжения 12V без поддержки регулировки, из-за чего создаёт довольно назойливый жужжащий звук. Интересно, что на корпусе вентилятора вместо логотипа вендора красуется наклейка с надписью «Do Not Touch» (не трогать). Не до конца понятно, что именно имел в виду производитель: не трогать саму видеокарту, в смысле не вынимать её из моноблока, или не трогать вентилятор. При обслуживании видеокарты и трогании вентилятора ничего плохого с ним не случилось.

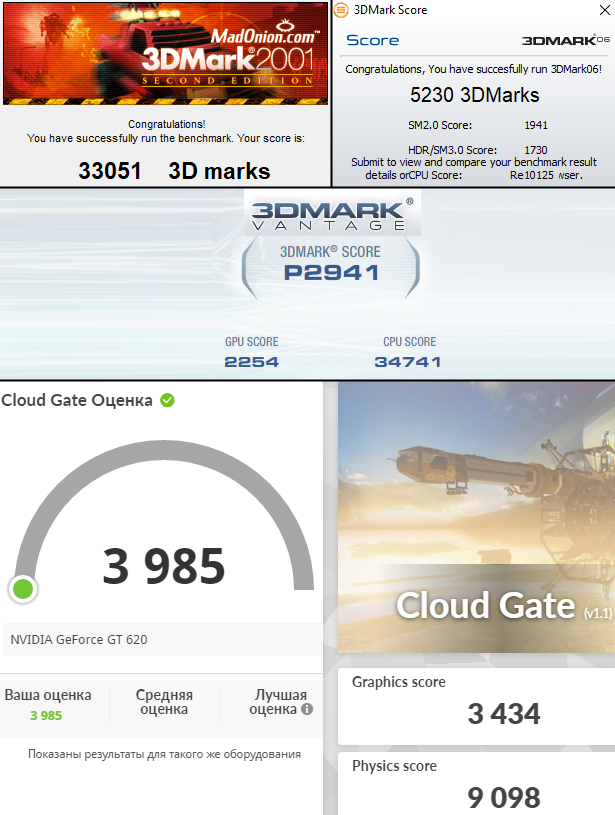

Результаты получены на системе с процессором Intel Core i7-4790K @ 4.7 ГГц

Тесты производительности отчётливо выявляют узкое место – 64-битную шину памяти. Даже при частоте DDR3 в 1600 МГц пропускной способности не хватает для раскрытия возможностей 48 CUDA-ядер. В итоге в тесте 3DMark 2006 года GeForce GT 620 OEM в паре с мощным процессором i7-4790K умудряется проиграть мобильной GeForce 9600M GT, установленной в старом ноутбуке с процессором Core2 Duo P9600.

Немного про SLI

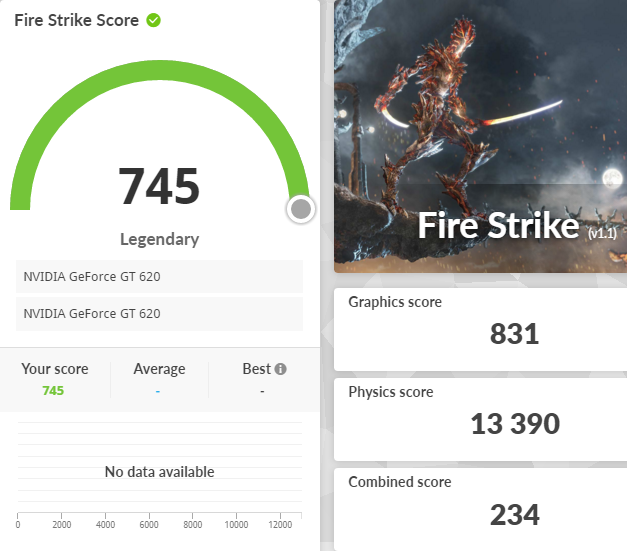

Пару GeForce GT 620 можно заставить работать в SLI (по аналогии с тем, как это описано для GT 710 тут >>).

Практического смысла в этом действии нет, тем более, что придётся использовать старый модифицированный драйвер и отключать проверку цифровой подписи в Windows, однако может быть интересно сравнить результаты тандема из двух слабых карт против одной более мощной.

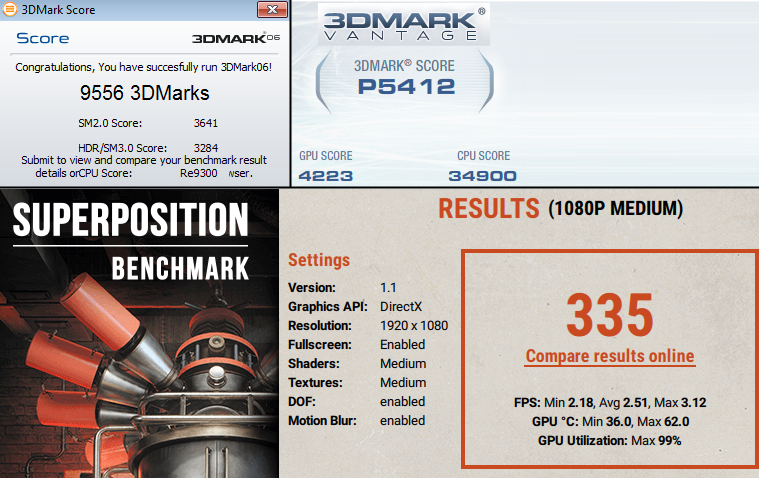

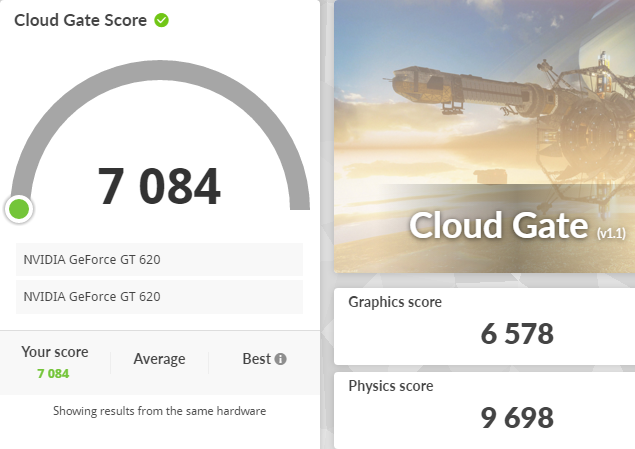

Например, в том же 3DMark 06 две GT 620 немного опережают одиночные GT 630 (Kepler) и GT  730. С другой стороны, в бенчмарке Superposition технология SLI не работает вовсе.

Результаты получены на системе с процессором Intel Core i7-4790K @ 4.7 ГГц

Игровые результаты:

Borderlands 2 – 1280×1024, минимальные настройки

• min – 32
• avg – 48

Crysis – 1280×1024, средние настройки

• min – 26
• avg – 41

Играть в SLI можно, хотя процесс нельзя назвать комфортным из-за нестабильного времени кадра и достаточно большой дельты между минимальным и средним FPS. В игровой нагрузке видеокарты разогрелись до 62°C.

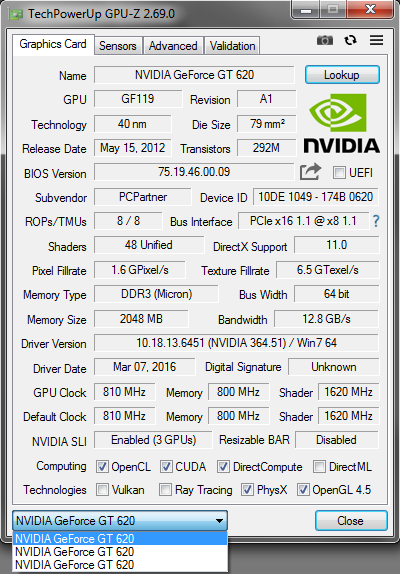

Ради интереса также были проведены тесты 3-way SLI, где первые две карты работали в режиме PCI-E 2.0 x8, а третья – в режиме PCI-E 2.0 x2. Но, как и в случае с GT 710 или GeForce 210, при добавлении третьей карты SLI по факту перестаёт работать, несмотря на то, что панель управления Nvidia рапортует об обратном.

Характеристики Acer GeForce GT 620 OEM:

Скачать BIOS от Acer GeForce GT 620 OEM >>
