Trio64V+ (Number Nine Motion 331)

Чипы S3 серии Trio получили такое название, потому что содержали в себе необходимое трио элементов: графическое ядро, RAMDAC и тактовый генератор. Модель Trio64V+ была представлена 13 июня 1995 в качестве графического решения для начального сегмента рынка.

64V+ построена на улучшенном двухмерном 64-битном графическом ядре от видеокарты S3 Vision868. Преобразователь RAMDAC работает на частоте 135 МГц и поддерживает 24-битную цветовую модель True Color, а технология S3 Cooperative Accelerator Architecture обеспечивает возможность ускорения декодирования видео формата MPEG-1. Кроме того, ядро 64V+ умеет преобразовывать цветовую модель YUV в RGB и выполнять масштабирование с использованием линейной фильтрации.

Поддерживаемые разрешения и цветовые режимы:

  • 1280×1024 (256 цветов) при частоте обновления экрана 75 Гц;
  • 1024×768 (65536 цветов) при частоте обновления экрана 75 Гц;
  • 800×600 (16,7 млн. цветов) при частоте обновления экрана 75 Гц.

Данная видеокарта произведена американской компанией Number Nine Visual Technology Corporation (модель Motion 331), которая также известна собственными графическими ядрами Revolution, Imagine, Pepper, Ticket to Ride и др.





Карта собрана в США на печатной плате тёмно-зелёного цвета. Она выгодно отличается от аналогов от так называемых «безымянных» (noname) производителей из Китая и Тайваня применением танталовых конденсаторов и высоким качеством пайки SMD-элементов. А чтобы особо выделить факт «домашнего» производства, Number Nine поместила с обратной стороны платы схематичное изображение территории США (но почему-то без Аляски).

Motion 331 использует память типа EDO производства Mosel Vitelic, рассчитанную на работу с частотой до 100 МГц. Маркировка V53C16258HK40 указывает на время выборки в 40 нс. Две микросхемы упакованы в корпуса SOJ-40 и установлены справа от чипа. Сверху расположены две свободные «кроватки», позволяющие пользователю самостоятельно расширить объем памяти до 2 МБ.

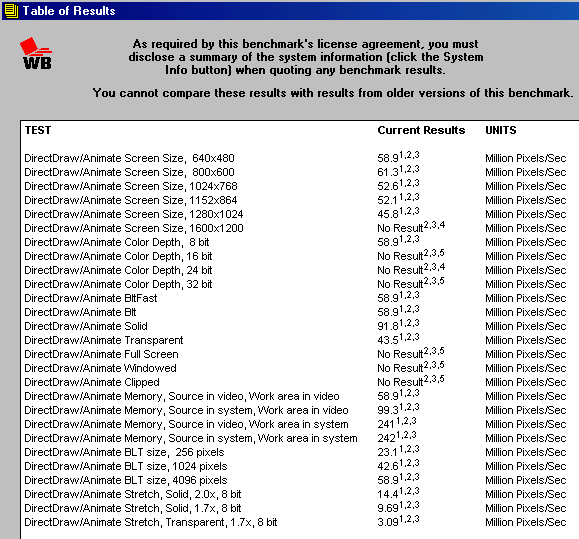

Для проверки скорости работы Trio64V+ при отрисовке 2D-графики использовались тесты DirectDraw пакета WinBench 99:



Результаты получены на процессоре Intel Celeron Tualatin 1.4 ГГц



Из функциональных возможностей Motion 331 предоставляет стандартный 26-контактный интерфейс LPB для подключения внешних декодеров MPEG-2, а также разъем VGA Pass-Through, при помощи которого внешние графические адаптеры могут гасить VGA-сигнал или накладывать на него собственные графические эффекты.





Характеристики Number Nine Motion 331 Trio64V+:

Чип 86C765
Техпроцесс 0,5 мкм
Шейдерные процессоры Нет
Блоки текстурирования (TMU) Нет
Блоки растровых операций (ROP) 1
Частота GPU 50 МГц
Частота RAM 50 МГц EDO
Объем памяти 1 МБ
Шина памяти 64 бит
Интерфейс PCI
Поддержка API DirectDraw 1.0
Скорость закраски 42 Мпикс./сек.
